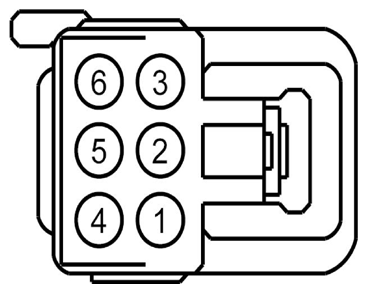

Heated Seat Module, Left Rear Connector End View (C3162B)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBB71 (WH-RD) | 16 | FUSE - 71 OR CIRCUIT BREAKER | |
| 2 | CBP33 (WH-BN) | 22 | FUSE - 33 OR CIRCUIT BREAKER | |
| 3 | SBB71 (WH-RD) | 16 | FUSE - 71 OR CIRCUIT BREAKER | |
| 4 | CHS39 (GN-BU) | 18 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT CUSHION HEATER | |
| 5 | GD134 (BK-VT) | 20 | GROUND - PILLAR A LEFT # 2ND STUD | |
| 6 | CHS43 (GY-BU) | 18 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT CUSHION HEATER |
| Available Pigtail Kits | |
|---|---|

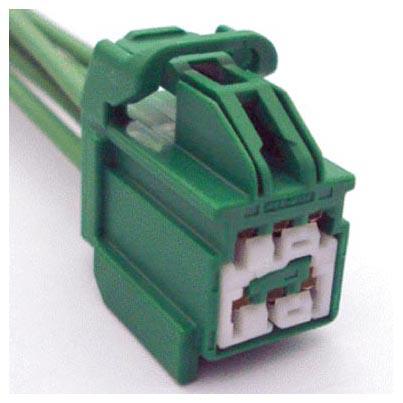

| Pigtail Kit Part Number WPT-1032 | Service Part Number: 9U2Z-14S411-XA Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses
|
