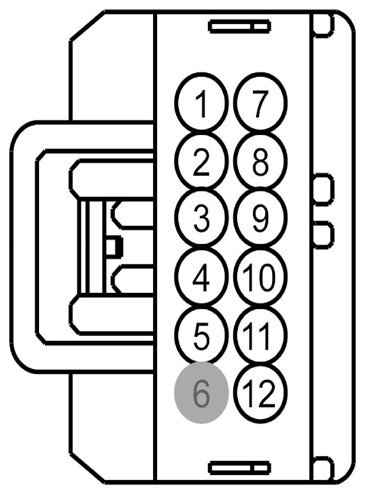

Heated Seat Module, Left Rear Connector End View (C3162A)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CHS47 (VT-GN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT SELECT LOW | |
| 2 | CHS46 (YE-GN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT SELECT HIGH | |
| 3 | VHS42 (GN) | 22 | SENSOR - CUSHION TEMP REAR LEFT | |
| 4 | CHS49 (VT) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT INDICATOR LOW | |
| 5 | CHS48 (YE) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR LEFT INDICATOR HIGH | |
| 6 | * | * | Not Used | |
| 7 | CHS51 (YE-GY) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT SELECT LOW | |
| 8 | CHS50 (BU-GY) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT SELECT HIGH | |
| 9 | VHS45 (GY-BN) | 22 | SENSOR - CUSHION TEMP REAR RIGHT | |
| 10 | CHS53 (WH-BN) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT INDICATOR LOW | |
| 11 | CHS52 (BU) | 22 | CTRL MOD. - HOT/COLD SEAT # REAR RIGHT INDICATOR HIGH | |
| 12 | RHS41 (GN-BN) | 20 | CTRL MOD. - HOT/COLD SEAT # REAR CUSHION TEMP |

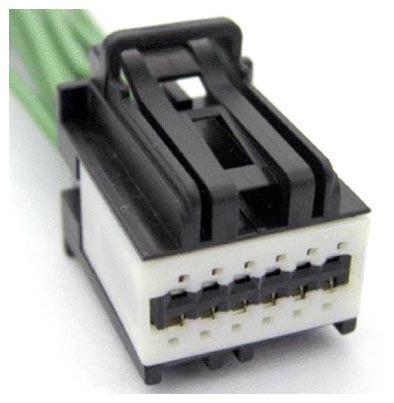

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-930 | Service Part Number: 9U2Z-14S411-DA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses
|
