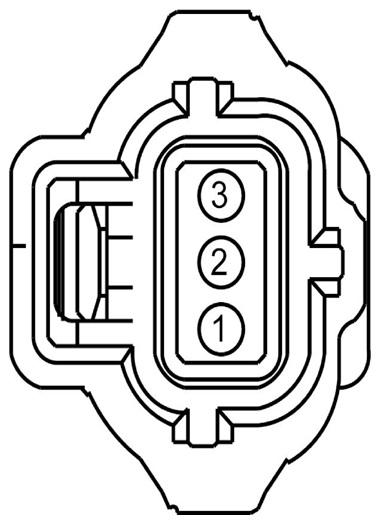

Generator Connector End View (C102A)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CDC15 (VT) | 18 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENMON) | |
| 2 | CDC10 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # GENERATOR REGULATOR CONTROL (GENCOM) | |
| 3 | SBB45 (GY-RD) | 18 | FUSE - 45 OR CIRCUIT BREAKER | 3.7L/5.0L |
| 3 | SDC14 (RD) | 14 | GENERATOR (ALTERNATOR) | 6.2L |
| Available Pigtail Kits | |
|---|---|

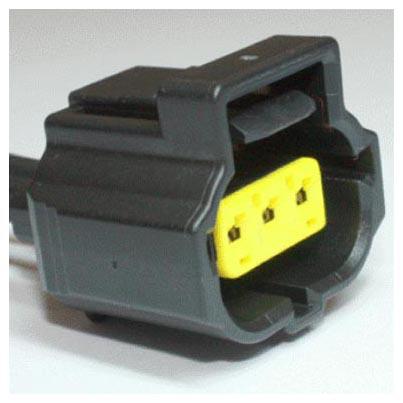

| Pigtail Kit Part Number WPT-118 | Service Part Number: 1U2Z-14S411-TA Gauge: 14 Pin material: Tin Cavities: 3 Vehicle Uses
|

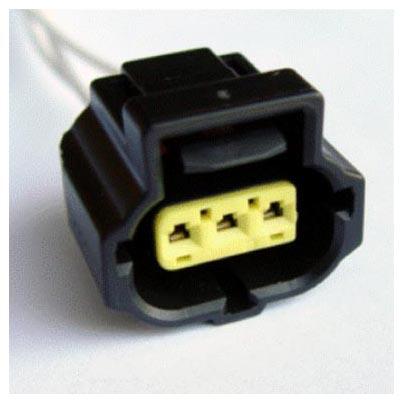

| Pigtail Kit Part Number WPT-777 | Service Part Number: 3U2Z-14S411-ESAA Gauge: 18 Pin material: Gold Cavities: 3 Vehicle Uses
|
