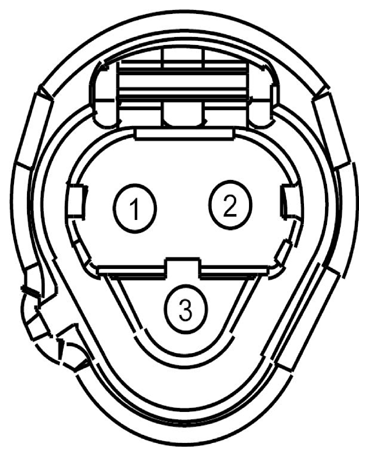

Fuel Rail Pressure (FRP) Sensor Connector End View (C1073)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | LE423 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREV) | |
| 2 | VE727 (BU-BN) | 20 | SENSOR - FUEL RAIL PRESSURE (FRP) | |
| 3 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |

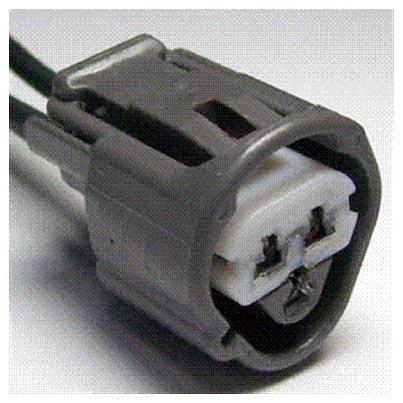

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1281 | Service Part Number: CU2Z-14S411-PA Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses
|
