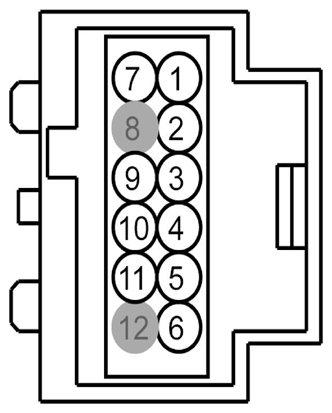

Floor Shifter Connector End View (C3245)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CET53 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK | |
| 2 | CDC41 (WH-BN) | 20 | SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) | |
| 3 | CET52 (GN) | 22 | SWITCH - TRANSMISSION PARK DETECT | |
| 4 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 5 | GD138 (BK-WH) | 18 | GROUND - PILLAR A RIGHT | |
| 6 | CBP42 (GN) | 22 | FUSE - 42 OR CIRCUIT BREAKER | |
| 7 | CET34 (BN-GN) | 20 | SWITCH - TRANSMISSION CONTROL/OVERDRIVE CANCEL (TCS) | |
| 8 | * | * | Not Used | |
| 9 | CET43 (GY) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 10 | CET42 (GN-VT) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 11 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 12 | * | * | Not Used |

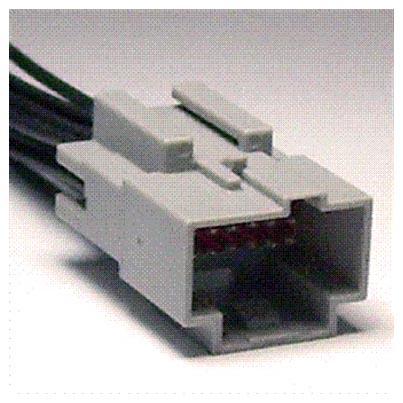

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1185 | Service Part Number: BU2Z-14S411-AJA Gauge: 18 Pin material: Tin (greased) Cavities: 12 Vehicle Uses
|
