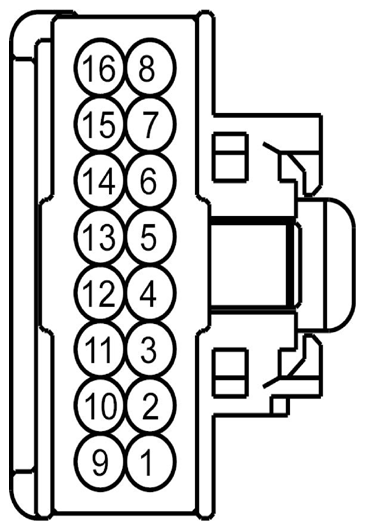

Exterior Rear View Mirror, Passenger Side Connector End View (C615)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CRD17 (GY) | 20 | RELAY - HEATER MIRROR | |
| 2 | CPM44 (GN-OR) | 18 | SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE OUT (IF PLUS) | w/telescoping |
| 3 | CPM21 (YE-VT) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR UPWARD (IF PLUS) | w/o memory |
| 3 | CPM34 (WH-BN) | 20 | CTRL MOD. - RIGHT MIRROR UP | memory |
| 4 | CPM31 (YE-GY) | 22 | CTRL MOD. - RIGHT MIRROR DOWN | memory |
| 4 | CPM23 (GY) | 20 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | w/o memory |
| 5 | CPM23 (GY) | 20 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | w/o memory |
| 5 | CPM31 (YE-GY) | 22 | CTRL MOD. - RIGHT MIRROR DOWN | memory |
| 6 | CPM20 (BN-WH) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR RIGHTWARD (IF PLUS) | w/o memory |
| 6 | CPM33 (WH-VT) | 18 | CTRL MOD. - RIGHT MIRROR RIGHT | memory |
| 7 | CPM04 (VT-BN) | 20 | CTRL MOD. - LEFT MIRROR FOLD IN | memory |
| 8 | GD139 (BK-YE) | 18 | GROUND - PILLAR A RIGHT # 2ND STUD | |
| 8 | GD139 (BK-YE) | 20 | GROUND - PILLAR A RIGHT # 2ND STUD | memory |
| 9 | CPM43 (WH-VT) | 18 | SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE IN (IF PLUS) | w/telescoping |
| 10 | CLS25 (YE-VT) | 20 | CTRL MOD. - TURN LAMP RIGHT FRONT | |
| 11 | CLN25 (VT) | 20 | RELAY - PUDDLE LAMPS | |
| 11 | CBP30 (YE-BU) | 20 | FUSE - 30 OR CIRCUIT BREAKER | w/telescoping |
| 12 | LPM30 (GY-VT) | 20 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) | memory |
| 13 | VPM37 (BU-OG) | 20 | SENSOR - RIGHT MIRROR POSITION # HORIZONTAL | memory |
| 14 | VPM38 (BN-GN) | 20 | SENSOR - RIGHT MIRROR POSITION # VERTICAL | memory |
| 15 | RPM30 (YE) | 20 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) | memory |
| 16 | CPM39 (GN-VT) | 20 | CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) | memory |
| Available Pigtail Kits | |
|---|---|

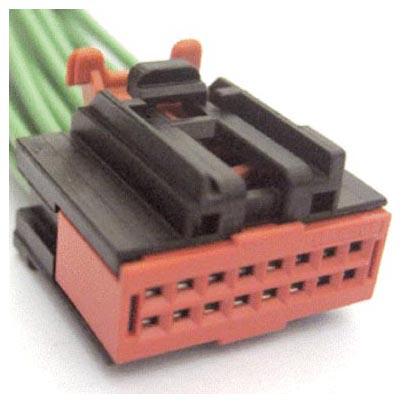

| Pigtail Kit Part Number WPT-1152 | Service Part Number: 3U2Z-14S411-AJD Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|

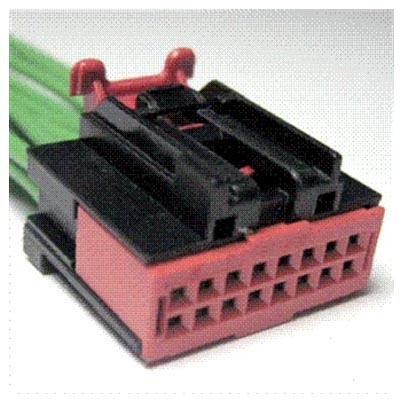

| Pigtail Kit Part Number WPT-942 | Service Part Number: 3U2Z-14S411-AJC Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|

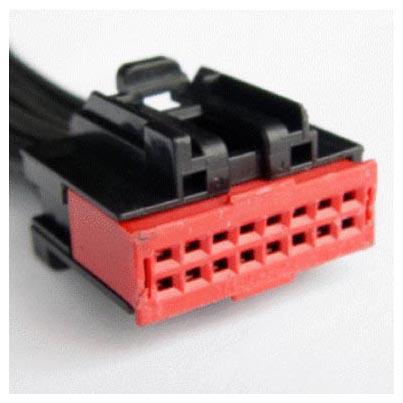

| Pigtail Kit Part Number WPT-201 | Service Part Number: 3U2Z-14S411-AJA Gauge: 20 Pin material: Tin Cavities: 16 Vehicle Uses
|
