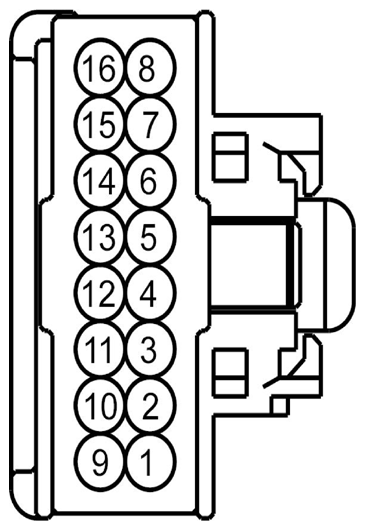

Exterior Rear View Mirror, Driver Side Connector End View (C521)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CRD17 (GY) | 20 | RELAY - HEATER MIRROR | |
| 2 | RRD12 (BN) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR | |
| 2 | CPM42 (YE-OG) | 20 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE OUT (IF PLUS) | w/telescoping |
| 3 | CPM29 (GN) | 20 | CTRL MOD. - LEFT MIRROR UP | memory |
| 3 | CMP17 (BU-GN) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR UPWARD (IF PLUS) | w/o memory |
| 4 | CPM23 (GY) | 22 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | w/o memory |
| 4 | CPM03 (BU-WH) | 22 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | memory |
| 5 | CPM23 (GY) | 22 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | w/o memory |
| 5 | CPM03 (BU-WH) | 22 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | memory |
| 6 | CPM28 (BU-BN) | 20 | CTRL MOD. - LEFT MIRROR RIGHT | memory |
| 6 | CPM16 (BN-BU) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR RIGHTWARD (IF PLUS) | w/o memory |
| 7 | CPM04 (VT-BN) | 20 | CTRL MOD. - LEFT MIRROR FOLD IN | memory |
| 8 | GD134 (BK-VT) | 20 | GROUND - PILLAR A LEFT # 2ND STUD | 14631 w/o memory |
| 8 | GD134 (BK-VT) | 18 | GROUND - PILLAR A LEFT # 2ND STUD | 14A005 w/o memory |
| 8 | GD134 (BK-VT) | 20 | GROUND - PILLAR A LEFT # 2ND STUD | 14A005 w/memory |
| 9 | LRD12 (BU-GY) | 18 | CTRL MOD. - ELECTROCHROMIC MIRROR | memory |
| 9 | LRD12 (BU-GY) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR | w/o memory |
| 9 | CPM41 (VT) | 20 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE IN (IF PLUS) | w/telescoping |
| 10 | CLS21 (BU-GN) | 20 | CTRL MOD. - TURN LAMP LEFT FRONT | |
| 11 | CLN25 (VT) | 20 | RELAY - PUDDLE LAMPS | |
| 11 | CBP30 (YE-BU) | 18 | FUSE - 30 OR CIRCUIT BREAKER | w/telescoping |
| 12 | LPM30 (GY-VT) | 20 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) | memory |
| 13 | VPM35 (YE-BU) | 20 | SENSOR - LEFT MIRROR POSITION # HORIZONTAL | memory |
| 14 | VPM36 (BN-YE) | 20 | SENSOR - LEFT MIRROR POSITION # VERTICAL | memory |
| 15 | RPM30 (YE) | 20 | CTRL MOD. - SENSORS MIRROR POSITION (LEFT) | memory |
| 16 | CPM39 (GN-VT) | 20 | CTRL MOD. - LEFT MIRROR FOLD OUT (DRV) | memory |
| Available Pigtail Kits | |
|---|---|

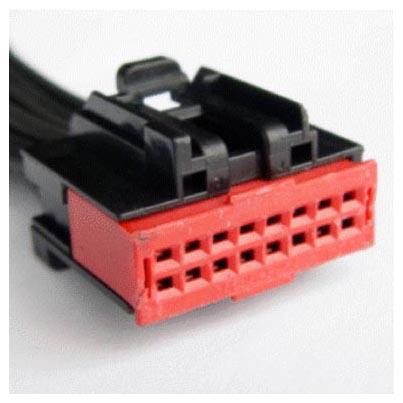

| Pigtail Kit Part Number WPT-1152 | Service Part Number: 3U2Z-14S411-AJD Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|

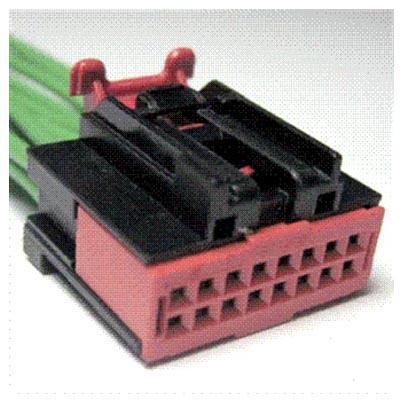

| Pigtail Kit Part Number WPT-942 | Service Part Number: 3U2Z-14S411-AJC Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|

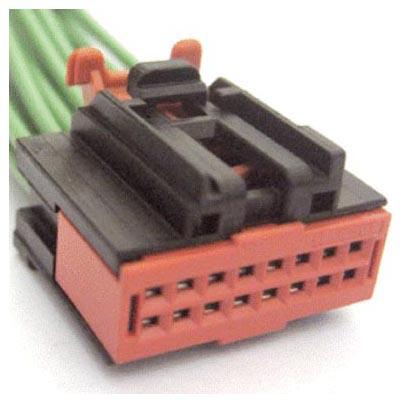

| Pigtail Kit Part Number WPT-201 | Service Part Number: 3U2Z-14S411-AJA Gauge: 20 Pin material: Tin Cavities: 16 Vehicle Uses
|
