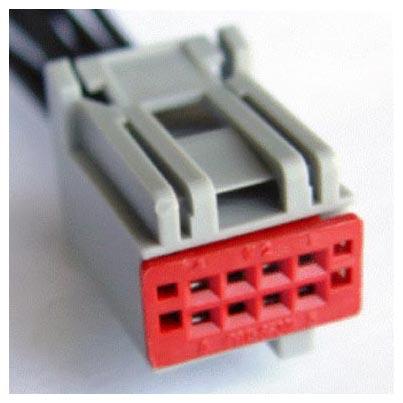

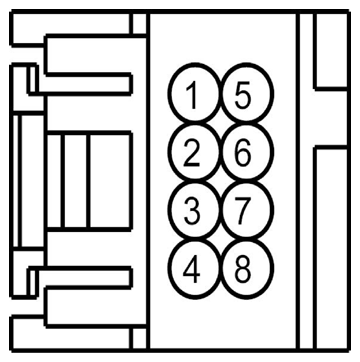

Exterior Rear View Mirror Switch Connector End View (C527)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP07 (WH-RD) | 20 | FUSE - 7 OR CIRCUIT BREAKER | |
| 2 | CPM21 (YE-VT) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR UPWARD (IF PLUS) | |
| 3 | GD134 (BK-VT) | 20 | GROUND - PILLAR A LEFT # 2ND STUD | |
| 4 | CPM22 (GY-BN) | 20 | SWITCH - POWER MIRROR # FOLD/DRIVE TOGGLE | memory |
| 5 | CPM17 (BU-GN) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR UPWARD (IF PLUS) | |
| 5 | CPM17 (BU-GN) | 20 | SWITCH - POWER MIRROR # LEFT MIRROR UPWARD (IF PLUS) | memory |
| 6 | CPM23 (GY) | 20 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | memory |
| 6 | CPM23 (GY) | 22 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | |
| 7 | CPM20 (BN-WH) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR RIGHTWARD (IF PLUS) | |
| 8 | CPM16 (BN-BU) | 22 | SWITCH - POWER MIRROR # LEFT MIRROR RIGHTWARD (IF PLUS) | |
| 8 | CPM16 (BN-BU) | 20 | SWITCH - POWER MIRROR # LEFT MIRROR RIGHTWARD (IF PLUS) | memory |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-998 |
Service Part Number: 3U2Z-14S411-DLB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-219 | Service Part Number: 3U2Z-14S411-DLA Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
