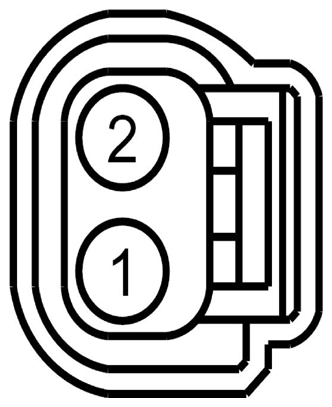

Evaporative Emission (EVAP) Canister Purge Valve Connector End View (C123)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CE113 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (EVAPCP) | 3.7L/5.0L/6.2L |
| 1 | CE113 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # CANISTER PURGE VALVE (EVAPCP) | 3.5L |
| 2 | CBK02 (GN) | 20 | FUSE - 76 OR CIRCUIT BREAKER | 3.5L/3.7L/5.0L/6.2L |

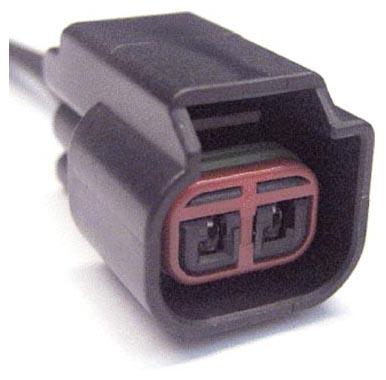

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-905 | Service Part Number: 8U2Z-14S411-EA Gauge: 16 Pin material: Tin Cavities: 2 Vehicle Uses
|
