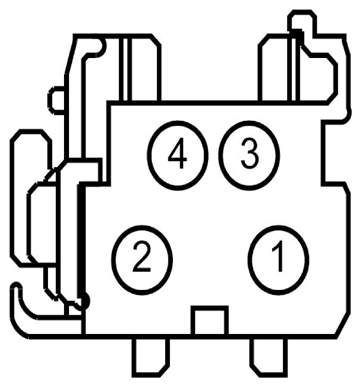

Driver Seat Front Height Motor Connector End View (C382)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPS24 (GY) | 16 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT DOWN | w/o memory |
| 1 | CPS02 (GY-YE) | 16 | CTRL MOD. - DRIVER SEAT FRONT HEIGHT DOWN | memory |
| 2 | CPS03 (VT-GY) | 16 | CTRL MOD. - DRIVER SEAT FRONT HEIGHT UP | memory |
| 2 | CPS25 (WH-VT) | 16 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT UP | w/o memory |
| 3 | RPS13 (GN-OG) | 20 | CTRL MOD. - DRIVER SEAT SENSORS POSITION | memory |
| 4 | VPS10 (BU-GN) | 20 | SENSOR - DRIVER SEAT FRONT TILT | memory |

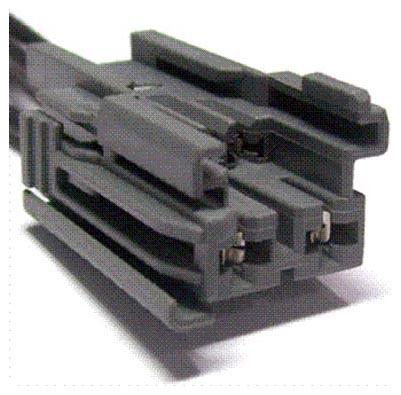

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1072 | Service Part Number: AU2Z-14S411-RA Gauge: 14 18 Pin material: Tin Cavities: 4 Vehicle Uses
|
