Driver Airbag Connector End View (C216B)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CR102 (*) | * | CTRL MOD. - AIR BAG DRIVER 2 | |
| 2 | RR102 (*) | * | CTRL MOD. - AIR BAG DRIVER 2 |

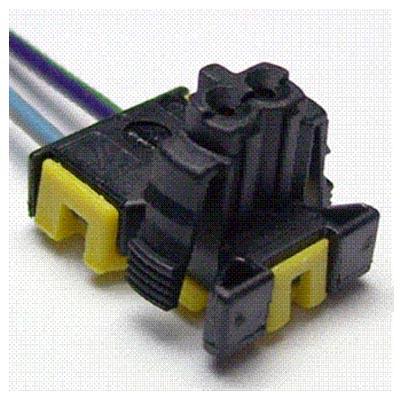

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1230 | Service Part Number: BU2Z-14S411-BPA Gauge: 20 Pin material: FCI - Airbag Cavities: 2 Vehicle Uses
|
