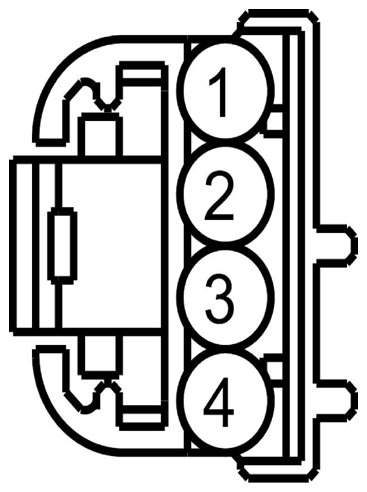

Door Lock Switch, Left Front Connector End View (C505)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBP32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 2 | GD134 (BK-VT) | 20 | GROUND - PILLAR A LEFT # 2ND STUD | |
| 3 | CPK19 (BU-GN) | 20 | SWITCH - LOCK DRIVER | |
| 4 | CPK23 (YE-VT) | 20 | SWITCH - HANDLE UNLOCK DRIVER |
| Available Pigtail Kits | |
|---|---|

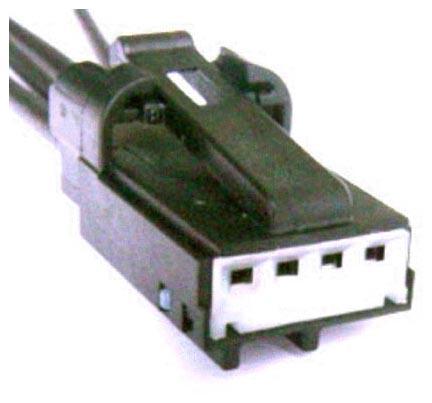

| Pigtail Kit Part Number WPT-874 | Service Part Number: 6U2Z-14S411-JA Gauge: 18 Pin material: Tin Cavities: 4 Vehicle Uses
|

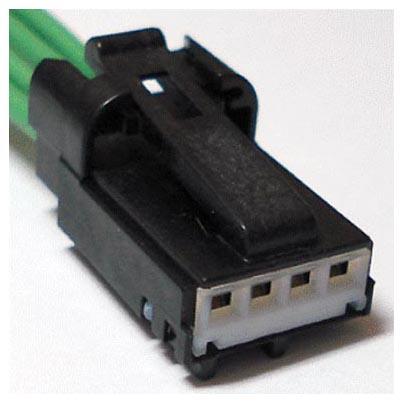

| Pigtail Kit Part Number WPT-982 | Service Part Number: 6U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses
|
