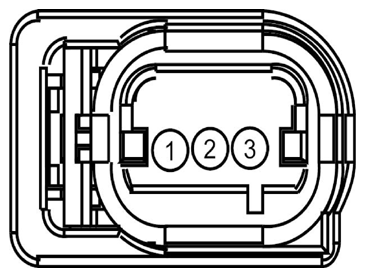

Camshaft Position 21 (CMP21) Sensor Connector End View (C1654)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
| 1 |
LE111 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) |
5.0L |
| 2 |
VE738 (YE-BU) |
20 |
SENSOR - CAMSHAFT POSITION BANK 2 (CMP21) |
5.0L |
| 3 |
RE405 (GN-WH) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
5.0L |
