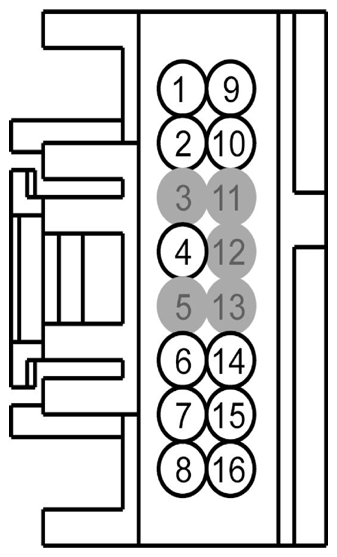

CLOCKSPRING Connector End View (C218B)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CMC29 (*) | * | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 2 | RMC27 (*) | * | CTRL MOD. - INSTRUMENT CLUSTER # SWITCH INFORMATION/MESSAGE CENTER SELECT | |
| 3 | * | * | Not Used | |
| 4 | CRH02 (*) | * | SWITCH - HORN | |
| 5 | * | * | Not Used | |
| 6 | RME14 (*) | * | SWITCH - REDUNDANT AUDIO RTN | |
| 7 | RES08 (*) | * | CTRL MOD. - POWERTRAIN # SPEED CONTROL COMMAND RETURN (SCCSRTN) | |
| 8 | RME54 (*) | * | CTRL MOD. - BLUETOOTH # SWITCH STEERING WHEEL RTN | |
| 9 | VLN04 (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 10 | RRH02 (*) | * | CTRL MOD. - SWITCH HORN | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | VME14 (*) | * | SWITCH - REDUNDANT AUDIO PWR | |
| 15 | VES10 (*) | * | SWITCH - SPEED CONTROL COMMAND (SCCS) | |
| 16 | VME54 (*) | * | CTRL MOD. - BLUETOOTH # SWITCH STEERING WHEEL PWR |
| Available Pigtail Kits | |
|---|---|

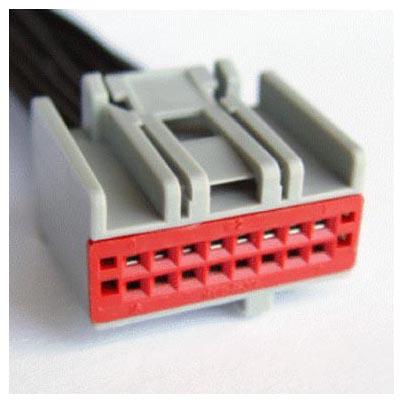

| Pigtail Kit Part Number WPT-221 | Service Part Number: 3U2Z-14S411-DPA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses
|

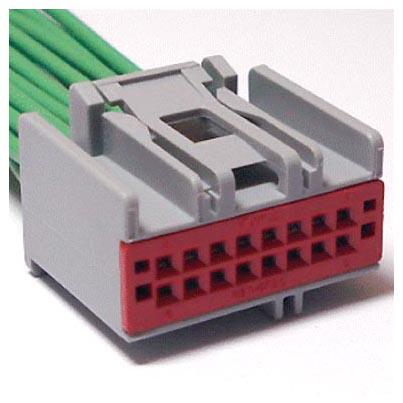

| Pigtail Kit Part Number WPT-968 | Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
