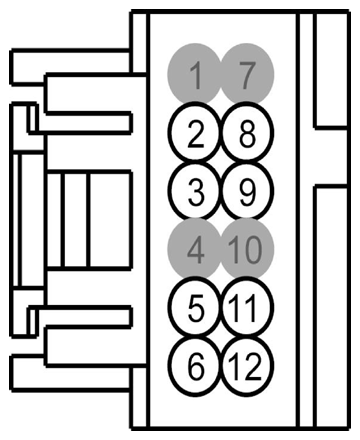

CLOCKSPRING Connector End View (C218A)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | RMC27 (WH) | 22 | CTRL MOD. - INSTRUMENT CLUSTER # SWITCH INFORMATION/MESSAGE CENTER SELECT | |
| 3 | CMC29 (GN) | 22 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 4 | * | * | Not Used | |
| 5 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 6 | CR101 (VT-BN) | 22 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 7 | * | * | Not Used | |
| 8 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) | |
| 9 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 10 | * | * | Not Used | |
| 11 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 12 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 |
| Available Pigtail Kits | |
|---|---|

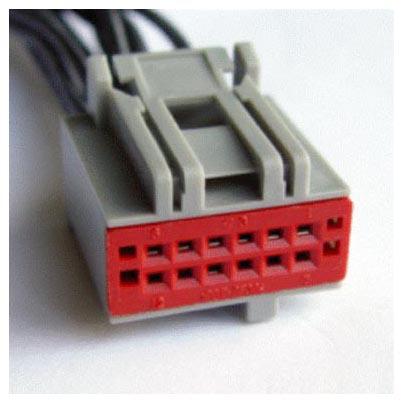

| Pigtail Kit Part Number WPT-949 | Service Part Number: 3U2Z-14S411-BMAB Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses
|

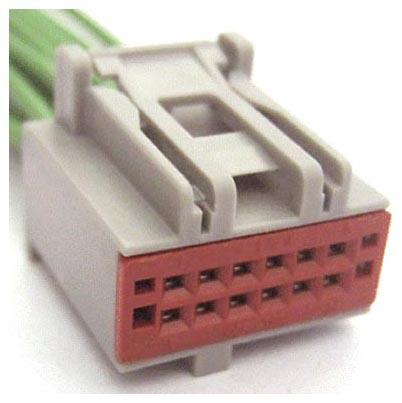

| Pigtail Kit Part Number WPT-760 | Service Part Number: 3U2Z-14S411-BMAA Gauge: 18 Pin material: Tin Cavities: 12 Vehicle Uses
|
