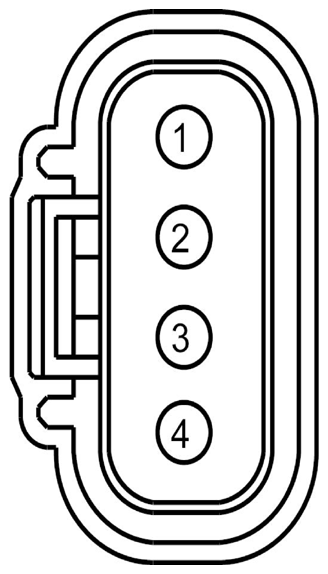

Blower Motor Speed Control Connector End View (C271)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
| 1 |
GD138 (BK-WH) |
10 |
GROUND - PILLAR A RIGHT |
|
| 2 |
VH301 (YE-BU) |
10 |
CTRL MOD. - BLOWER VARIABLE SPEED # BLOWER MOTOR |
|
| 3 |
VH101 (WH-VT) |
20 |
CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL |
|
| 4 |
CH402 (YE-GN) |
10 |
RELAY - FRONT BLOWER |
|
