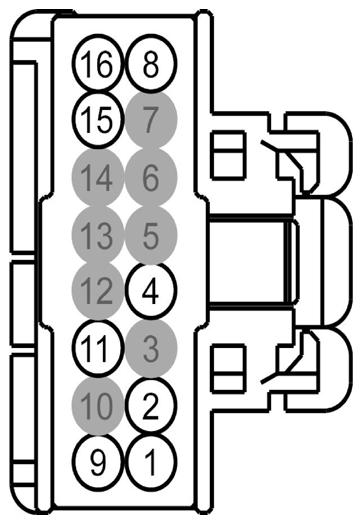

Auto-Dimming Interior Mirror Connector End View (C9039)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBP32 (GN-VT) | 18 | FUSE - 32 OR CIRCUIT BREAKER | |
| 2 | VDN01 (BU-WH) | 22 | CTRL MOD. - LIN BUS # SPDJB 1 | |
| 3 | * | * | Not Used | |
| 4 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO | |
| 9 | CLS28 (BU-WH) | 20 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | |
| 10 | * | * | Not Used | |
| 11 | LRD12 (BU-GY) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | RRD12 (BN) | 22 | CTRL MOD. - ELECTROCHROMIC MIRROR | |
| 16 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO |

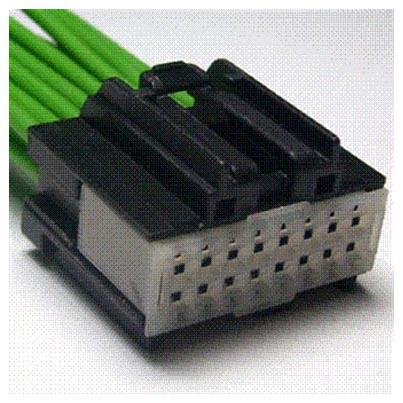

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1294 | Service Part Number: CU2Z-14S411-AJA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
