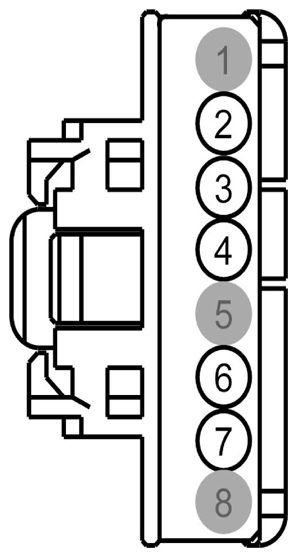

Ambient Lighting Switch Connector End View (C3348)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | CLN60 (WH-BN) | 22 | CTRL MOD. - AMBIENT LIGHTING TOGGLE | |
| 3 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 4 | GD908 (BK) | 18 | GROUND - PILLAR A LEFT | |
| 5 | * | * | Not Used | |
| 6 | CLN61 (WH-VT) | 22 | CTRL MOD. - AMBIENT LIGHTING DIM UP | |
| 7 | GD908 (BK) | 18 | GROUND - PILLAR A LEFT | |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |
|---|---|

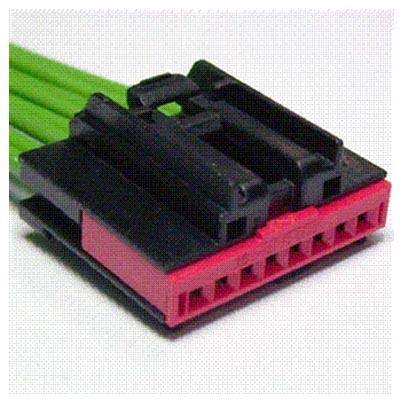

| Pigtail Kit Part Number WPT-1219 | Service Part Number: 3U2Z-14S411-DAAC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|

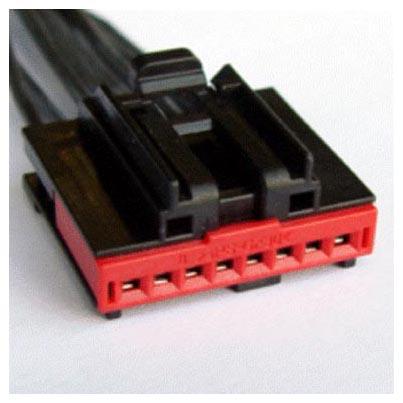

| Pigtail Kit Part Number WPT-941 | Service Part Number: 3U2Z-14S411-DAAB Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|

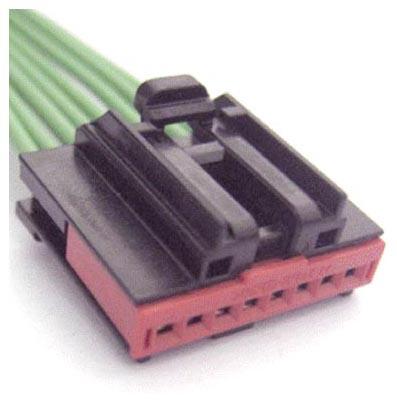

| Pigtail Kit Part Number WPT-699 | Service Part Number: 3U2Z-14S411-DAAA Gauge: 20 Pin material: Tin Cavities: 8 Vehicle Uses
|
