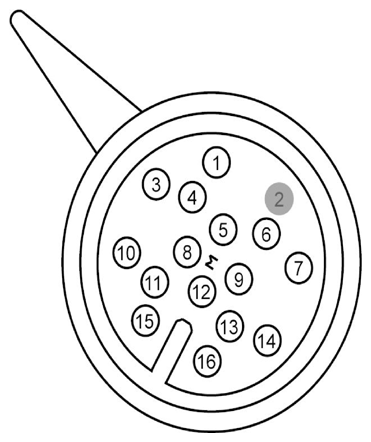

6R80 Transmission Connector End View (C1575)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VET33 (WH-OG) | 18 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) | |
| 1 | RET33 (WH-VT) | 20 | SENSOR - TURBINE/TRANSMISSION SHAFT SPEED (TSS) | 3.5L-12C508 |
| 2 | * | * | Not Used | |
| 3 | CET10 (BU-GY) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 6 (TCC) | |
| 3 | CET10 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 6 (TCC) | 3.5L-12C508 |
| 4 | VET32 (VT) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT (TRP) | 3.5L-12C508 |
| 4 | VET32 (VT) | 18 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT (TRP) | |
| 5 | RE406 (GY-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (SIGRTN) | 5.0L/6.2L |
| 5 | RE405 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | 3.5L/3.7L |
| 6 | VET27 (BN-YE) | 20 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | 3.5L-12C508 |
| 6 | VET27 (BN-YE) | 18 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | |
| 7 | CET25 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL (TSPC) | 3.5L |
| 8 | CET16 (WH-BU) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 1 (SSE) | 3.5L-12C508 |
| 8 | CET18 (GY-YE) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 1 (SSE) | |
| 9 | CET05 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 1 (SSA) | |
| 9 | CET05 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 1 (SSA) | 3.5L-12C508 |
| 10 | CET08 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 4 (SSD) | 3.5L-12C508 |
| 10 | CET08 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 4 (SSD) | |
| 11 | RET24 (BN-BU) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | |
| 11 | RET24 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | 3.5L-12C508 |
| 12 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | 3.5L-12C508 |
| 12 | LE111 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | |
| 13 | CET07 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 3 (SSC) | |
| 13 | CET07 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 3 (SSC) | 3.5L-12C508 |
| 14 | CET06 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 2 (SSB) | 3.5L-12C508 |
| 14 | CET06 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 2 (SSB) | |
| 15 | VET26 (BN-GN) | 18 | SENSOR - OUTPUT SHAFT SPEED (OSS) | |
| 15 | RET04 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # SENSOR OUTPUT SHAFT SPEED (OSS) | 3.5L-12C508 |
| 16 | CET09 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 5 (LPC) | 3.5L-12C508 |
| 16 | CET09 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 5 (LPC) |
