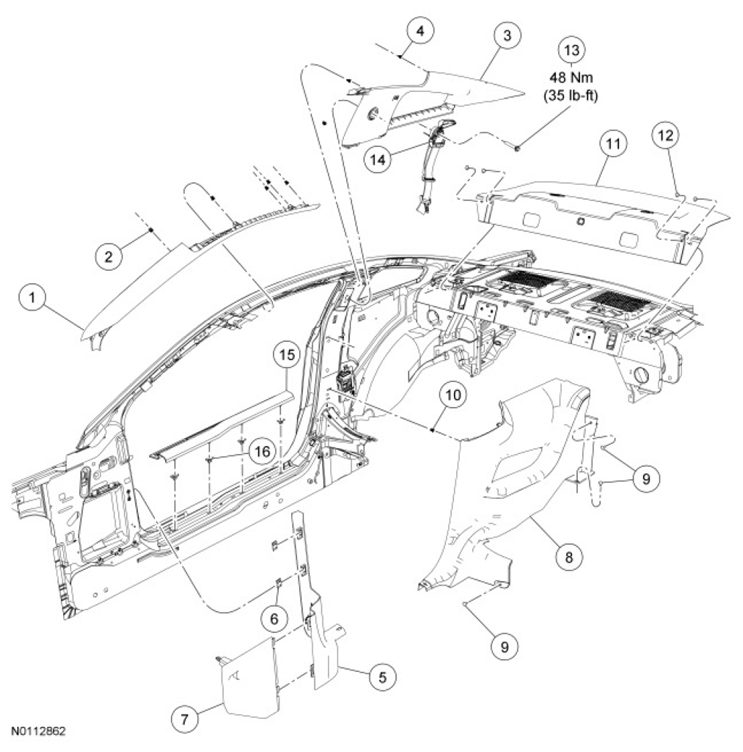

Interior Trim - Exploded View
WARNING: This page is about a different car, the 2013 Ford Mustang. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Coupe shown in illustration, convertible similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6303599 LH/6303598 RH | A-pillar trim panel |
| 2 | W704021 | A-pillar trim panel retaining clip (5 required) |
| 3 | 6352019 LH/6352018 RH | Quarter window trim panel |
| 4 | W704021 | Quarter window trim panel retaining clip (3 required) |
| 5 | 6302345 LH/6302344 RH | A-pillar lower trim panel |
| 6 | 17378 | A-pillar lower trim panel retaining clip (2 required) |
| 7 | 63023A98 | A-pillar lower trim panel fuse door |
| 8 | 6331013 LH/6331012 RH | Quarter trim panel |
| 9 | W709002 | Quarter trim panel pin-type retaining clips (3 required) |
| 10 | 17035 | Quarter trim panel retaining clip (4 required) |
| 11 | 6346668 | Parcel shelf |
| 12 | 54310D12 | Parcel shelf pin-type retaining clip (4 required) |
| 13 | 2424886 | Upper front safety belt anchor bolt |
| 14 | 63611B08 | Front safety belt assembly |
| 15 | 6313209 LH/6313208 RH | Scuff plate trim panel |
| 16 | - | Scuff plate trim panel retaining clip (part of 6313209 LH/6313208 RH) (4 required) |
- For additional information, refer to the procedures.
