With Rear Window Slider

WARNING: This page is about a different car, the 2012 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.

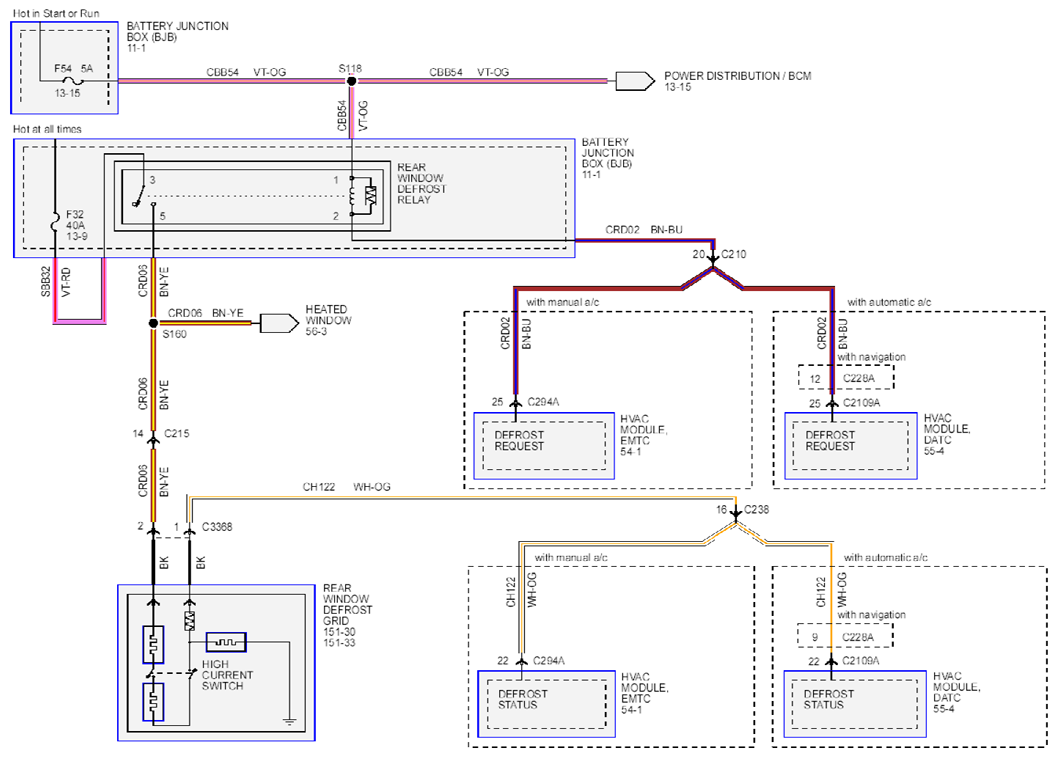

Fig 1: Heated Window Circuit Diagram - With Rear Window Slider (1 Of 2)
G07907169Courtesy of FORD MOTOR CO.

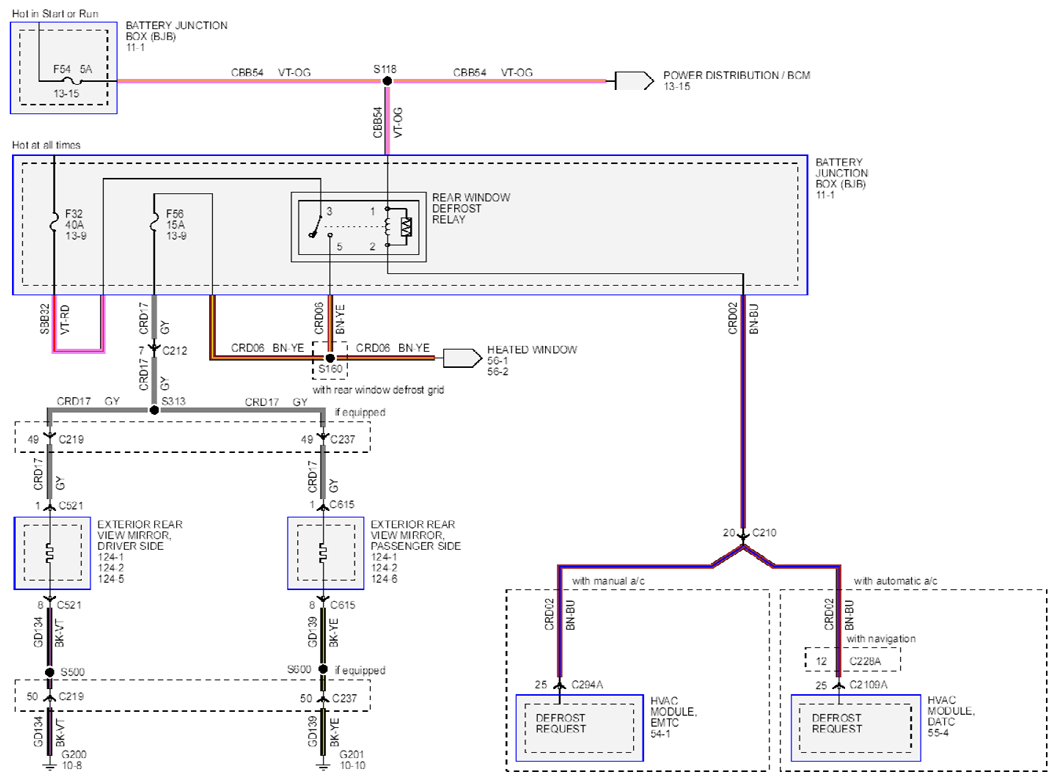

Fig 2: Heated Window Circuit Diagram - With Rear Window Slider (2 Of 2)
G07907170Courtesy of FORD MOTOR CO.
