Pickup Bed Side Step: Notes
WARNING: This page is about a different car, the 2012 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
The pickup bed side step latch is a serviceable component. For additional information, REFER to
HANDLES, LOCKS, LATCHES AND ENTRY SYSTEMS
.

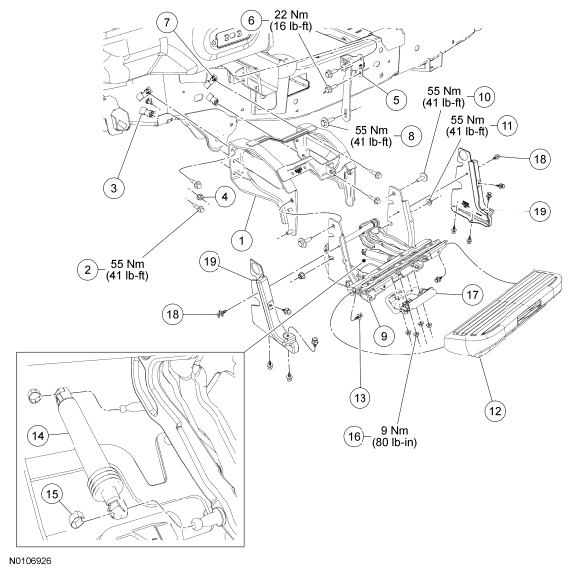

| Item | Part Number | Description |
|---|---|---|
| 1 | 16A417 LH/16A416 RH | Pickup bed side step bracket |
| 2 | W506433 | Pickup bed side step bracket bolt (4 required) |
| 3 | W520824 | Pickup bed side step bracket nut (4 required) |
| 4 | - | Pickup bed side step bracket locating nut (part of 16A417) |
| 5 | 99200B39A LH/99200B38A RH | Pickup bed side step bracket slide strap support |
| 6 | W705196 | Pickup bed side step bracket slide strap support-to-box bolt (2 required) |
| 7 | W520833 | Pickup bed side step bracket slide strap support-to-box nut (2 required) |
| 8 | W505443 | Pickup bed side step bracket slide strap support-to-step bracket bolt |
| 9 | 1520040A | Pickup bed side step body |
| 10 | W505443 | Pickup bed side step body upper bolt (2 required) |
| 11 | W520113 | Pickup bed side step body lower nut (2 required) |
| 12 | 16490C | Pickup bed side step body trim cover |
| 13 | W505153 | Pickup bed side step body trim cover pin-type retainer (2 required) |
| 14 | 15200M48A | Pickup bed side step body strut |
| 15 | - | Pickup bed side step body shock clip (part of 15200M48A) (2 required) |
| 16 | W520101 | Pickup bed side step latch nuts |
| 17 | 16516 | Pickup bed side step latch |
| 18 | W709176 | Pickup bed side step cover pin-type retainer (10 required) |
| 19 | 200A20 RH/200A21 LH | Pickup bed side step cover |
