Glass, Frames and Mechanisms - Exploded View, Rear Door: SuperCab
WARNING: This page is about a different car, the 2012 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
LH side shown in illustration, RH side similar.

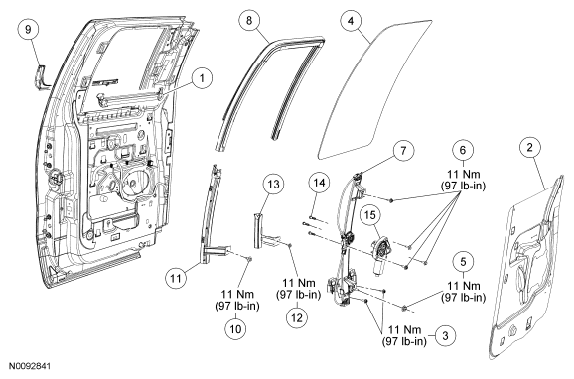

Fig 1: Exploded View Of Glass, Frames And Mechanisms - Rear Door (Supercab) With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 1825860 RH/1825861 LH | Rear door interior molding |
| 2 | 1827458 RH/1827459 LH | Rear door watershield |
| 3 | - | Rear door window glass-to-regulator assembly bolts (2 required) |
| 4 | 1825712 RH/1825713 LH | Rear door window glass |
| 5 | W711059 | Rear door window regulator nut |
| 6 | W714438 | Rear door window regulator bolts (4 required) |
| 7 | 1827000 RH/1827001 LH | Rear door window regulator assembly |
| 8 | 1825764 RH/1825765 LH | Rear door window glass top run |
| 9 | 1825596 RH/1825597 LH | Rear door exterior molding |
| 10 | W707622 | C-pillar below belt bracket bolt |
| 11 | 18263B00 RH/18263B01 LH | C-pillar below belt bracket |
| 12 | W714438 | B-pillar below belt bracket bolt |
| 13 | 1826342 RH/1826343 LH | B-pillar below belt bracket |
| 14 | - | Window regulator motor bolt (3 required) |
| 15 | - | Window regulator motor |
