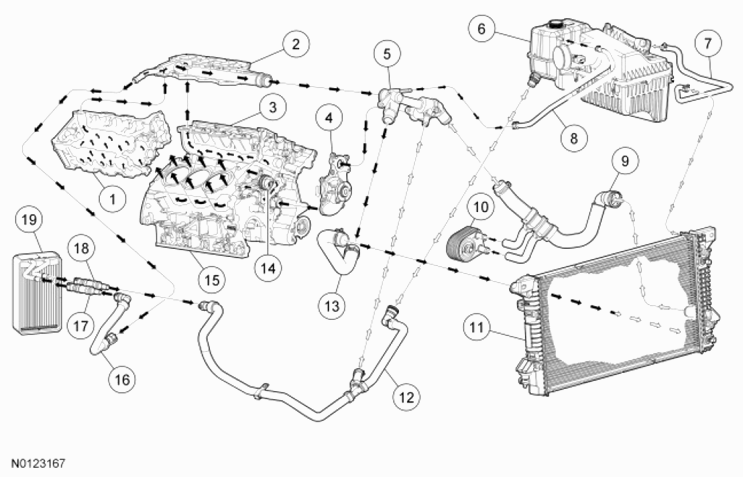

Coolant Flow Diagram, 3.7L
WARNING: This page is about a different car, the 2012 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Black arrows indicate hot, white arrows indicate cold.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6049 | RH cylinder head |
| 2 | 9424 | Lower intake manifold |
| 3 | 6049 | LH cylinder head |
| 4 | 8501 | Coolant pump |
| 5 | 8592 | Thermostat housing |
| 6 | 8A080 | Degas bottle |
| 7 | 8075 | Radiator-to-degas bottle hose |
| 8 | 8276 | Thermostat housing-to-degas bottle hose |
| 9 | 8286 | Lower radiator hose and clamp assembly |
| 10 | 6A642 | Engine oil cooler (if equipped) |
| 11 | 8005 | Radiator |
| 12 | 18472 | Heater outlet hose |
| 13 | 8260 | Upper radiator hose and clamp assembly |
| 14 | 8501 | Cylinder block coolant pump hole cover |
| 15 | 6010 | Cylinder block |
| 16 | 18472 | Heater inlet hose |
| 17 | 18472 | Heater outlet jumper |
| 18 | 18472 | Heater inlet jumper |
| 19 | 18476 | Heater core |
