All Models Except F-150 SVT Raptor
WARNING: This page is about a different car, the 2012 Ford Pickup. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Right side shown in illustration, left side similar.

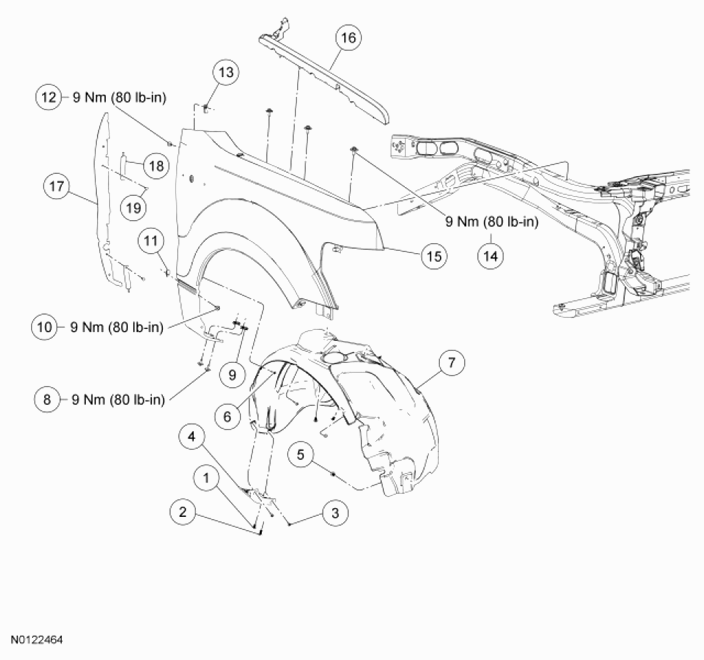

Fig 1: Exploded View Of Front End Body Panels (All Models Except F-150 SVT Raptor) With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | W705589 | Fender lower trim cover pushpin |
| 2 | W709346 | Fender lower trim cover pushpin |
| 3 | W705392 | Fender lower trim cover screw (2 required) |
| 4 | 16B569 LH/16B568 RH | Fender lower trim cover |
| 5 | W705589 | Fender splash shield pushpin (3 required) |
| 6 | W705392 | Fender splash shield screw (5 required) |
| 7 | 16055 LH/16054 RH | Fender splash shield |
| 8 | W714338 | Lower fender bolt (2 required) |
| 9 | W713705 | Fender J-clip nut (2 required) |
| 10 | W530924 | Fender rear inside bolt |
| 11 | W520832 | Fender J-clip nut |
| 12 | W503924 | Fender upper rear bolt |
| 13 | W520832 | Fender J-clip nut |
| 14 | W714339 | Fender upper bolt (3 required) |
| 15 | 16006A LH/16005A RH | Fender |
| 16 | 16K780/16K781 | Front fender foam hood seal (only on 3.5L GTDI engine) (RH/LH) |
| 17 | 16E133A LH/16E097A RH | Rear expandable baffle |
| 18 | - | Rear expandable baffle bracket (part of 16E133A LH/16E097A RH) |
| 19 | - | Rear expandable baffle pushpin (part of 16E133A LH/16E097A RH) |
