Pinpoint Test JD: Crankshaft Position (CKP) Sensor: Introduction: Notes
WARNING: This page does not describe the selected car, but rather 31 other vehicles, including the 2015 Lincoln Navigator, 2015 Lincoln MKZ, 2015 Lincoln MKX, 2015 Lincoln MKT, and 2015 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
This pinpoint test is intended to diagnose the following:
- CKP sensor (6C315)
- harness circuits: CKP, CKP+ and CKP-
- PCM (12A650)

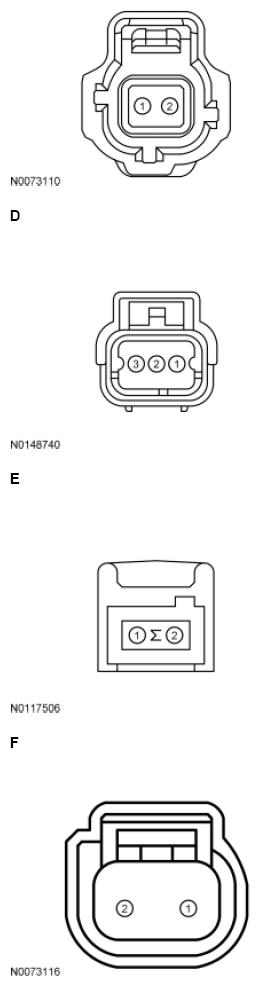

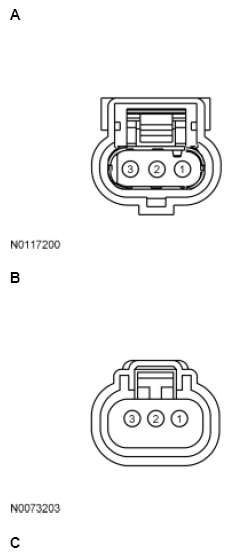

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| Edge 2.0L, Focus GTDI 2.0L, Fusion 2.0L, MKZ 2.0L |
A | 2 3 1 |
CKP SIGRTN VREF |
| Edge 2.7L, F-150 2.7L |
A | 2 1 3 |
CKP SIGRTN VREF |
| Escape/Kuga 1.6L | B | 3 2 1 |
CKP SIGRTN VREF |
| Escape/Kuga 2.0L, Explorer 2.0L, Focus GDI 2.0L, MKC, MKT 2.0L, Mustang 2.3L, Taurus 2.0L |
B | 2 3 1 |
CKP SIGRTN VREF |
| Escape/Kuga 2.5L, Fusion 2.5L, Transit Connect 2.5L |
C | 2 1 |
CKP- CKP+ |
| Expedition, Explorer GTDI 3.5L, F-150 GTDI 3.5L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Navigator, Taurus GTDI 3.5L, Transit 3.5L |
A | 1 2 3 |
CKP SIGRTN VREF |
| Fiesta 1.0L, Fiesta GTDI 1.6L, Focus 1.0L, Fusion 1.5L, Fusion 1.6L, Transit Connect 1.6L |
D | 3 2 1 |
CKP SIGRTN VREF |
| Fiesta TiVCT 1.6L | E | 2 1 |
CKP- CKP+ |
| All other vehicles | F | 1 2 |
CKP- CKP+ |
