Connector End View (C9039) - AUTO-DIMMING INTERIOR MIRROR
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C9039
Description
AUTO-DIMMING INTERIOR MIRROR
Color
BK
Harness
14334
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBP36 (BU-BN) |
22 |
FUSE - 36 OR CIRCUIT BREAKER |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
GD348 (BK-YE) |
22 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
CLS10 (GN-BN) |
22 |
CTRL MOD. - REVERSE LEFT OR COMMON |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
LRD12 (BU) |
26 |
CTRL MOD. - ELECTROCHROMIC MIRROR + |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
RRD12 (BN) |
26 |
CTRL MOD. - ELECTROCHROMIC MIRROR - |
|
|
16 |
* |
* |
Not Used |
|

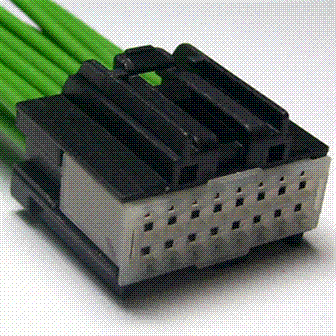

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1294 |
Service Part Number: CU2Z-14S411-AJA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Mirror - Rearview Mirror - Rearview (electrochromatic) |
