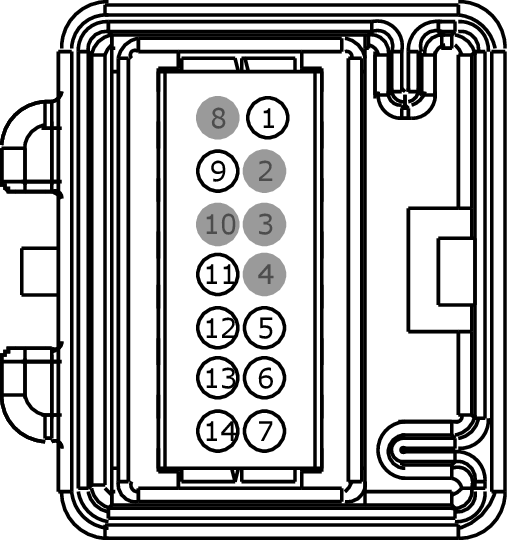

Connector End View (C9012) - AUTO-DIMMING INTERIOR MIRROR
Connector: C9012
Description
AUTO-DIMMING INTERIOR MIRROR
Color
Harness
14334
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBP36 (BU-BN) |
18 |
FUSE - 36 OR CIRCUIT BREAKER |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
LRD12 (BU) |
26 |
CTRL MOD. - ELECTROCHROMIC MIRROR + |
|
|
6 |
RRD12 (BN) |
26 |
CTRL MOD. - ELECTROCHROMIC MIRROR - |
|
|
7 |
GD348 (BK-YE) |
18 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
CRB05 (GN) |
26 |
SWITCH - LANE DEPARTURE WARNING (LDW) |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
CRB08 (BU-GY) |
22 |
CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW + |
|
|
12 |
VDB25 (GN-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
|
|
13 |
VDB26 (GY-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
|
|
14 |
RRB08 (BN-VT) |
22 |
CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW - |
