Connector End View (C4330) - FUEL PUMP ASSEMBLY
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C4330
Description
FUEL PUMP ASSEMBLY
Color
Harness
14405
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RMC32 (GN-BU) |
18 |
CTRL MOD. - SENSOR FUEL LEVEL |
|
|
2 |
VMC11 (YE-VT) |
18 |
SENSOR - FUEL LEVEL (FLI) |
|
|
3 |
RE515 (WH-BN) |
14 |
DRIVER - FUEL PUMP MOTOR (FPDM) - |
|
|
4 |
CE515 (YE-GY) |
14 |
DRIVER - FUEL PUMP MOTOR (FPDM) + |
|
Available Pigtail Kits |
|
|

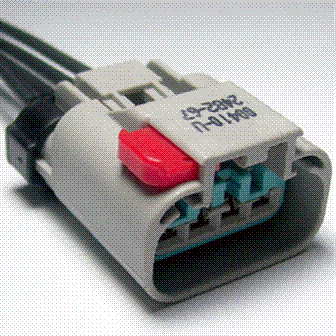

Pigtail Kit Part Number WPT-1373 |
Service Part Number: 3U2Z-14S411-DGAB Gauge: 16 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Fuel Pump/Sending Unit Module - Fuel Pump Driver Sensor - Fuel Level |
|

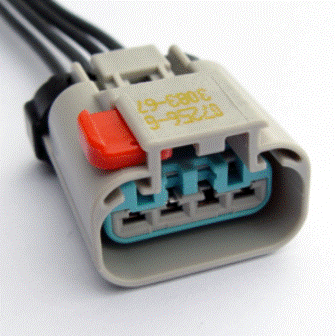

Pigtail Kit Part Number WPT-709 |
Service Part Number: 3U2Z-14S411-DGAA Gauge: 14 Pin material: Tin Cavities: 4 Vehicle Uses Control - Engine Air Shutoff Fuel Pump/Sending Unit |
