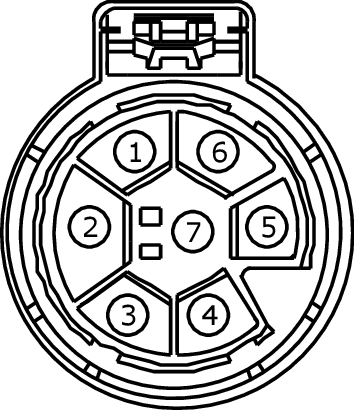

Connector End View (C4099) - TRAILER TOW CONNECTOR
Connector: C4099
Description
TRAILER TOW CONNECTOR
Color
Harness
13A576
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CAT06 (YE) |
16 |
CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT (COLOR TO SAE 1239) |
|
|
2 |
RAT08 (WH) |
10 |
CTRL MOD. - TRAILER TOW # RETURN (USA ONLY, COLOR TO SAE 1239 EXCEPTION TO PSF) |
|
|
3 |
CAT19 (BU) |
12 |
CTRL MOD. - TRAILER TOW # BRAKES (COLOR TO SAE 1239) |
|
|
4 |
CAT09 (GN) |
16 |
CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT (COLOR TO SAE 1239) |
|
|
5 |
CAT14 (OG) |
16 |
RELAY - TRAILER TOW BATTERY CHARGING (COLOR TO SAE 1239) |
|
|
6 |
CAT11 (BN) |
16 |
CTRL MOD. - TRAILER TOW # PARK LAMPS (COLOR TO SAE 1239) |
|
|
7 |
CAT03 (GY-BN) |
18 |
CTRL MOD. - TRAILER TOW # BACKUP LAMPS |
|

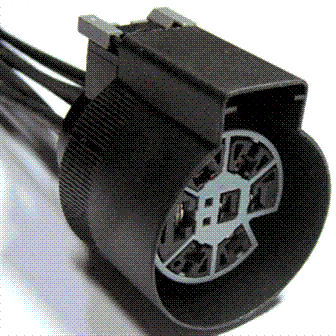

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-975 |
Service Part Number: 3U2Z-14S411-JXB Gauge: 10 12 Pin material: Tin Cavities: 7 Vehicle Uses Trailer Tow - Vehicle Side |
