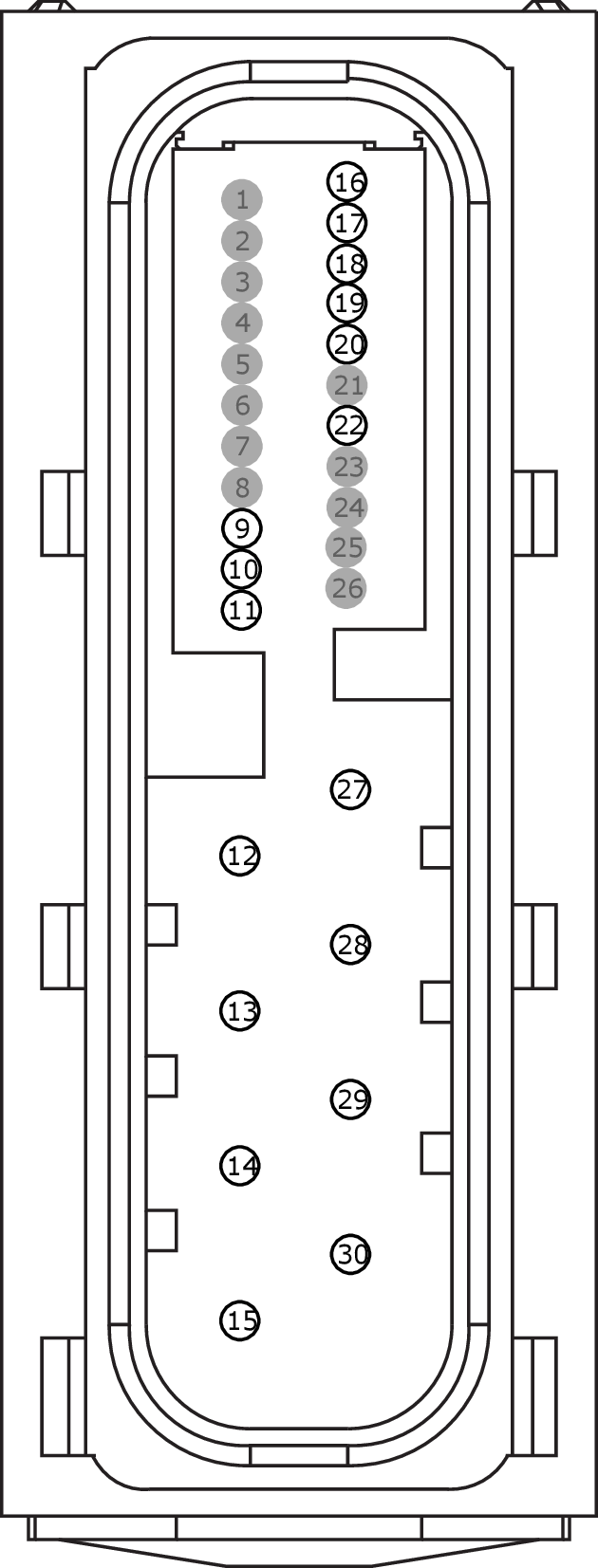

Connector End View (C3675) - ELECTRONIC PARK BRAKE MODULE
Connector: C3675
Description
ELECTRONIC PARK BRAKE MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
CCB20 (BU-WH) |
22 |
CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 1 |
|
|
10 |
CCB21 (GN-VT) |
22 |
CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 2 |
|
|
11 |
CCB23 (VT-GN) |
22 |
CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 4 |
|
|
12 |
CCB18 (YE-GY) |
10 |
CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT LOCK (+) |
|
|
13 |
SBB57 (RD) |
14 |
FUSE - 57 OR CIRCUIT BREAKER |
|
|
14 |
CCB16 (WH-VT) |
10 |
CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR LEFT LOCK (+) |
|
|
15 |
SBB58 (BN-RD) |
14 |
FUSE - 58 OR CIRCUIT BREAKER |
|
|
16 |
VDB25 (GN-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
|
|
17 |
VDB26 (GY-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
|
|
18 |
CCB22 (WH-BN) |
22 |
CTRL MOD. - ELEC.PARK BRAKE # SWITCH SUPPLY 3 |
|
|
19 |
CCB24 (WH-OG) |
22 |
CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 5 |
|
|
20 |
CCB25 (BN) |
22 |
CTRL MOD. - ELEC.PARK BRAKE # SWITCH INPUT 6 |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
CBP22 (GN-OG) |
22 |
FUSE - 22 OR CIRCUIT BREAKER |
|
|
23 |
* |
* |
Not Used |
|
|
24 |
* |
* |
Not Used |
|
|
25 |
* |
* |
Not Used |
|
|
26 |
* |
* |
Not Used |
|
|
27 |
CCB19 (GN-BN) |
10 |
CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR RIGHT UNLOCK (-) |
|
|
28 |
GD233 (BK) |
14 |
GROUND - COWL SIDE/PILLAR A LEFT |
|
|
29 |
CCB17 (BU-GN) |
10 |
CTRL MOD. - ELEC.PARK BRAKE # EPB MOTOR LEFT UNLOCK (-) |
|
|
30 |
GD233 (BK) |
14 |
GROUND - COWL SIDE/PILLAR A LEFT |
