Connector End View (C3458) - FRONT SEAT AMBIENT LIGHTING LAMP, DRIVER
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C3458
Description
FRONT SEAT AMBIENT LIGHTING LAMP, DRIVER
Color
BK
Harness
14D231
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBX07 (GN-RD) |
20 |
POWER - CTRL MOD. AMBIENT LIGHTING |
|
|
2 |
VDN15 (BU-GY) |
20 |
CTRL MOD. - LIN BUS # BCM 7 |
|
|
3 |
GD908 (BK) |
20 |
Ground |
|
Available Pigtail Kits |
|
|

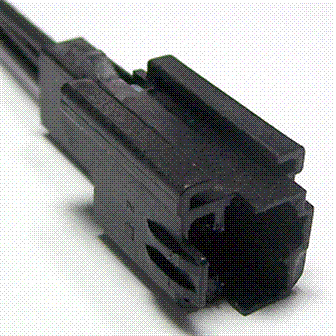

Pigtail Kit Part Number WPT-1103 |
Service Part Number: 3U2Z-14S411-EXAB Gauge: 18 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Lamp - PRNDL Indicator Module - Radio Power Antenna Switch - Overdrive Cancel |
