Connector End View (C3313B) - POWER RUNNING BOARD (PRB) MODULE
Connector: C3313B
Description
POWER RUNNING BOARD (PRB) MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBB50 (YE-RD) |
16 |
FUSE - 50 OR CIRCUIT BREAKER |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
GD348 (BK-YE) |
16 |
GROUND - PILLAR C OR QUARTER PANEL RIGHT |
|
|
5 |
CPR47 (GY-BN) |
22 |
CTRL MOD. - POWER RUNNING BOARDS # SENSOR + |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
|
8 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
|
9 |
VPR43 (GY-BU) |
22 |
SENSOR. - POWER RUNNING BOARDS # DRIVER POSITION |
|
|
10 |
VPR46 (GY-OG) |
22 |
SENSOR. - POWER RUNNING BOARDS # PASSENGER POSITION |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
RPR47 (BU-GN) |
22 |
CTRL MOD. - POWER RUNNING BOARDS # SENSOR - |
|
Available Pigtail Kits |
|
|

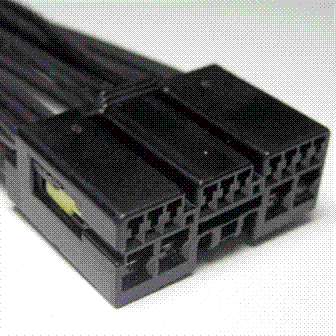

Pigtail Kit Part Number WPT-1169 |
Service Part Number: BU2Z-14S411-PA Gauge: 12 18 Pin material: Tin (greased) Cavities: 14 Vehicle Uses Module - Running Board |
