Connector End View (C3134) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C3134
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

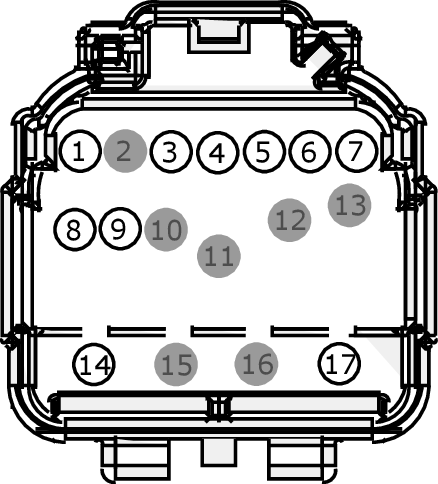

MALE
Harness 14A699

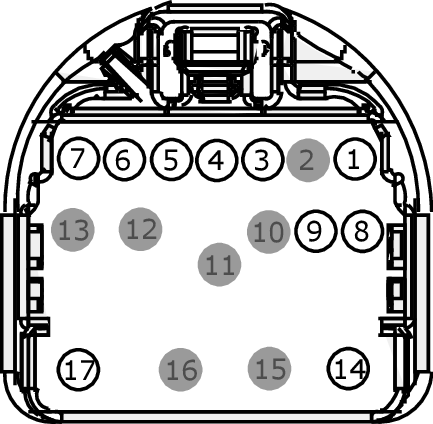

FEMALE
Harness 14A005
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBP36 (BU-BN) |
22 |
|
|
2 |
* |
* |
|
|
3 |
CHS31 (YE) |
26 |
|
|
4 |
CHS80 (BU) |
26 |
|
|
5 |
CHS53 (WH) |
26 |
|
|
6 |
CHS52 (BU) |
26 |
|
|
7 |
CHS49 (VT) |
26 |
|
|
8 |
CHS48 (YE) |
26 |
|
|
9 |
GD312 (BK) |
22 |
|
|
10 |
* |
* |
|
|
11 |
* |
* |
|
|
12 |
* |
* |
|
|
13 |
* |
* |
|
|
14 |
GD347 (BK-VT) |
20 |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CBP36 (BU-BN) |
22 |
|
|
2 |
* |
* |
|
|
3 |
CHS31 (YE) |
26 |
|
|
4 |
CHS80 (OG) |
26 |
|
|
5 |
CHS53 (WH) |
26 |
|
|
6 |
CHS52 (BU) |
26 |
|
|
7 |
CHS49 (VT) |
26 |
|
|
8 |
CHS48 (YE) |
26 |
|
|
9 |
GD312 (BK) |
22 |
|
|
10 |
* |
* |
|
|
11 |
* |
* |
|
|
12 |
* |
* |
|
|
13 |
* |
* |
|
|
14 |
GD347 (BK-VT) |
20 |
|
|
15 |
* |
* |
|
|
16 |
* |
* |
