Connector End View (C3047) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C3047
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

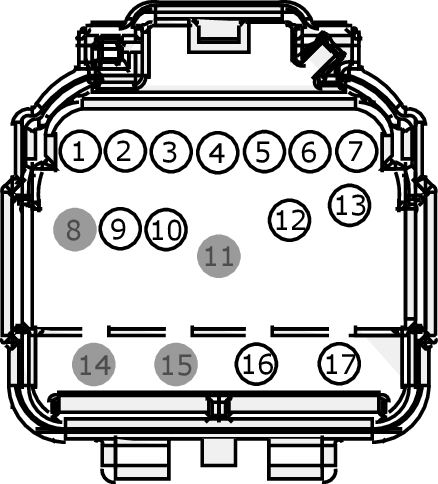

MALE
Harness 14A005

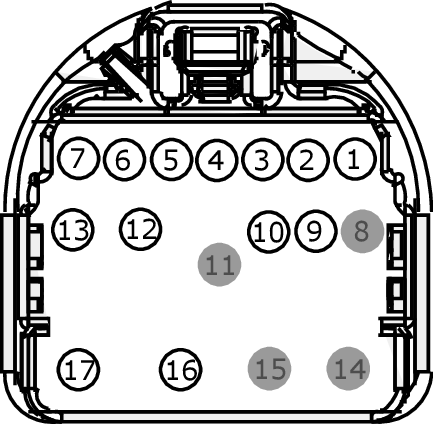

FEMALE
Harness 14633
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CR188 (VT-GN) |
20 |
|
|
2 |
RR188 (WH-VT) |
20 |
|
|
3 |
CR120 (BU-OG) |
20 |
|
|
4 |
RR120 (BN-GN) |
20 |
|
|
5 |
CPW14 (VT-WH) |
22 |
|
|
6 |
GD312 (BK) |
22 |
|
|
7 |
CPL36 (GN) |
26 |
|
|
8 |
* |
* |
|
|
9 |
CPW16 (VT) |
26 |
|
|
10 |
CPW15 (YE) |
26 |
|
|
11 |
* |
* |
|
|
12 |
VME09 (WH-GN) |
18 |
|
|
12 |
VME09 (WH-GN) |
22 |
|
|
13 |
RME09 (BN-YE) |
18 |
|
|
13 |
RME09 (BN-YE) |
22 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
CBP38 (GY-BU) |
14 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CR188 (VT-GN) |
20 |
|
|
2 |
RR188 (WH-VT) |
20 |
|
|
3 |
CR120 (BU-OG) |
20 |
|
|
4 |
RR120 (BN-GN) |
20 |
|
|
5 |
CPW14 (VT-WH) |
20 |
|
|
6 |
GD312 (BK) |
20 |
|
|
7 |
CPL36 (GN) |
20 |
|
|
8 |
* |
* |
|
|
9 |
CPW16 (VT) |
20 |
|
|
10 |
CPW15 (YE) |
20 |
|
|
11 |
* |
* |
|
|
12 |
VME09 (WH-GN) |
20 |
|
|
13 |
RME09 (BN-YE) |
20 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
CBP38 (GY-BU) |
14 |
