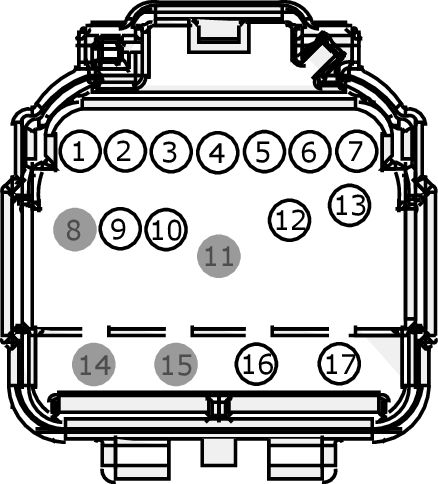

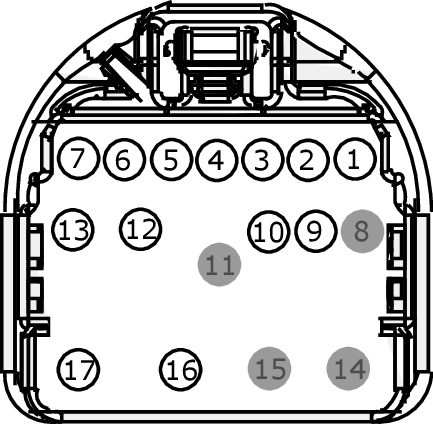

Connector End View (C3007) - INLINE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Inline C3007
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 14632
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CR179 (BU) |
20 |
|
|
2 |
RR179 (GY-BU) |
20 |
|
|
3 |
CR122 (WH-OG) |
20 |
|
|
4 |
RR122 (BN) |
20 |
|
|
5 |
CPW14 (VT-WH) |
22 |
|
|
6 |
GD301 (BK-BU) |
22 |
|
|
7 |
CPL39 (YE) |
26 |
|
|
8 |
* |
* |
|
|
9 |
CPW18 (GY) |
26 |
|
|
10 |
CPW17 (BN) |
26 |
|
|
11 |
* |
* |
|
|
12 |
VME12 (BN-WH) |
18 |
|
|
13 |
RME12 (BN-BU) |
18 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
CBP38 (GY-BU) |
14 |
|
Pin |
Circuit |
Gauge |
Qualifier |
|
1 |
CR179 (BU) |
20 |
|
|
2 |
RR179 (GY-BU) |
20 |
|
|
3 |
CR122 (WH-OG) |
20 |
|
|
4 |
RR122 (BN) |
20 |
|
|
5 |
CPW14 (VT-WH) |
20 |
|
|
6 |
GD301 (BK-BU) |
20 |
|
|
7 |
CPL39 (YE) |
20 |
|
|
8 |
* |
* |
|
|
9 |
CPW18 (GY) |
20 |
|
|
10 |
CPW17 (BN) |
20 |
|
|
11 |
* |
* |
|
|
12 |
VME12 (BN-WH) |
20 |
|
|
13 |
RME12 (BN-BU) |
20 |
|
|
14 |
* |
* |
|
|
15 |
* |
* |
|
|
16 |
CBP38 (GY-BU) |
14 |
