Connector End View (C2601) - ADJUSTABLE STEERING COLUMN MOTOR, TELESCOPE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2601
Description
ADJUSTABLE STEERING COLUMN MOTOR, TELESCOPE
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CPP22 (GY-BN) |
22 |
CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE FORWARD |
|
|
2 |
CPP03 (GN-VT) |
22 |
CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE REARWARD |
|
|
3 |
CPP05 (WH-VT) |
22 |
CTRL MOD. - MOTORS ADJUSTABLE STEERING COLUMN COMMON |
|
|
4 |
VPP17 (VT-BN) |
22 |
SENSOR - ADJUSTABLE STEERING COLUMN TELESCOPE (FORWARD/REARWARD) |
|

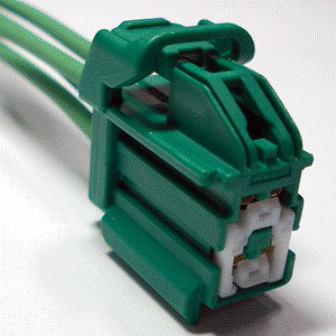

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1016 |
Service Part Number: 3U2Z-14S411-FFB Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses Motor - Steering Column Adjust Speaker - Subwoofer Transceiver - Passive Anti-Theft (PATS) |
