Connector End View (C2512A) - IMAGE PROCESSING MODULE B (IPMB)
Connector: C2512A
Description
IMAGE PROCESSING MODULE B (IPMB)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
CMP40 (VT) |
26 |
SWITCH - FRONT 360 CAMERA ENABLE |
|
|
6 |
GD216 (BK-VT) |
22 |
GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT |
|
|
7 |
RAT30 (BU) |
26 |
SWITCH - TRAILER BACKING ASSIST- |
|
|
8 |
VDB26 (GY-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
|
|
9 |
VDB25 (GN-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
|
|
10 |
CBP36 (BU-BN) |
22 |
FUSE - 36 OR CIRCUIT BREAKER |
|
|
11 |
DMP19 (BK) |
20 |
CAMERA - PARKING AID REAR VIDEO D |
|
|
12 |
RMP19 (BN) |
26 |
CAMERA - PARKING AID REAR VIDEO - |
|
|
13 |
VMP19 (WH) |
26 |
CAMERA - PARKING AID REAR VIDEO + |
|
|
14 |
VMP24 (WH) |
22 |
CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
LAT30 (YE) |
26 |
SWITCH - TRAILER BACKING ASSIST+ |
|
|
17 |
VAT30 (VT) |
26 |
SWITCH - TRAILER BACKING ASSIST SIGNAL |
|
|
18 |
DMP43 (BK) |
20 |
CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT D |
|
|
19 |
VMP44 (VT) |
26 |
CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT - |
|
|
20 |
VMP43 (GN) |
26 |
CTRL MOD. - IMAGE PROCESSING B # VIDEO OUT + |
|
Available Pigtail Kits |
|
|

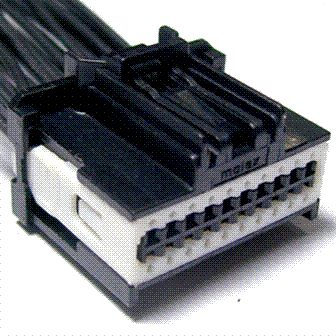

Pigtail Kit Part Number WPT-1447 |
Service Part Number: FU2Z-14S411-ATA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Camera - Reverse Park Aid Module - Image Processing Radio - Amplifier |
