Connector: C2506B
Description
SPOT LAMP MODULE (SLM)
Color
GN
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
SBB16 (VT-RD) |
22 |
FUSE - 16 OR CIRCUIT BREAKER |
|
|
2 |
CLF76 (GY) |
26 |
CTRL MOD. - SPOTLIGHT ENABLE |
|
|
3 |
SBB16 (VT-RD) |
22 |
FUSE - 16 OR CIRCUIT BREAKER |
|
|
4 |
CLF72 (BN) |
22 |
CTRL MOD. - SPOTLIGHT # LAMP SPOTLIGHT LEFT |
|
|
5 |
GD216 (BK-VT) |
22 |
GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT |
|
|
6 |
CLF75 (VT-BN) |
22 |
CTRL MOD. - SPOTLIGHT # LAMP SPOTLIGHT RIGHT |
|
Available Pigtail Kits |
|
|

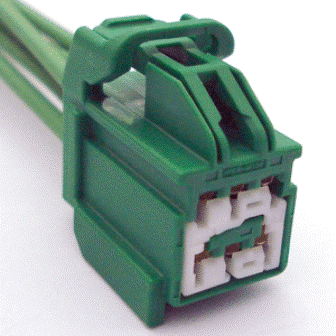

Pigtail Kit Part Number WPT-1032 |
Service Part Number: 9U2Z-14S411-XA Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Module - Climate Control Seat Module - Heated Seat |
