Connector End View (C2506A) - SPOT LAMP MODULE (SLM)
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2506A
Description
SPOT LAMP MODULE (SLM)
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CLF70 (GN) |
26 |
SWITCH - SPOTLIGHT # ON/OFF LEFT |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
CLF71 (VT) |
26 |
CTRL MOD. - SPOTLIGHT # INDICATOR LEFT |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
CLF73 (BN) |
26 |
SWITCH - SPOTLIGHT # ON/OFF RIGHT |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
CLF74 (WH) |
26 |
CTRL MOD. - SPOTLIGHT # INDICATOR RIGHT |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
* |
* |
Not Used |
|

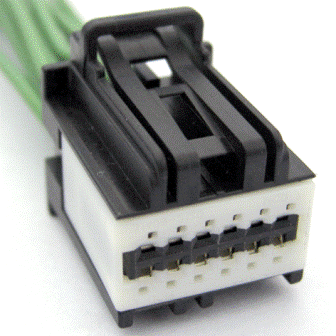

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-930 |
Service Part Number: 9U2Z-14S411-DA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses Module - Climate Control Seat Module - Heated Seat (Rear) |
