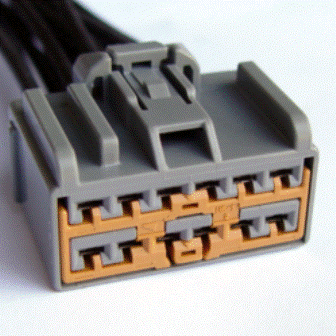

Connector End View (C2498C) - TRAILER TOW MODULE
Connector:C2498C
Description
TRAILER TOW MODULE
Color
GY
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CAT06 (YE) |
16 |
CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT (COLOR TO SAE 1239) |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
CAT14 (OG) |
16 |
RELAY - TRAILER TOW BATTERY CHARGING (COLOR TO SAE 1239) |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
CAT09 (GN) |
16 |
CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT (COLOR TO SAE 1239) |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
CAT11 (BN) |
20 |
CTRL MOD. - TRAILER TOW # PARK LAMPS (COLOR TO SAE 1239) |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-396 |
Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses Module - Liftgate Switch - Headlamp Switch - Seat (driver) Switch - Seat (passenger) |
