Connector End View (C2434) - STEERING COLUMN LOCK MODULE
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2434
Description
STEERING COLUMN LOCK MODULE
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBB18 (GY-OG) |
22 |
FUSE - 18 OR CIRCUIT BREAKER |
|
|
2 |
VDN02 (GN-OG) |
22 |
CTRL MOD. - LIN BUS # BCM 2 |
|
|
3 |
GD214 (BK-BU) |
22 |
GROUND - INSTRUMENT PANEL STRUCTURE |
|

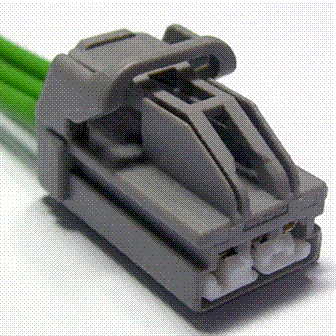

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1147 |
Service Part Number: 3U2Z-14S411-BHAB Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Motor - Rear Window Wiper Motor - Seat Recline Refrigerator |
