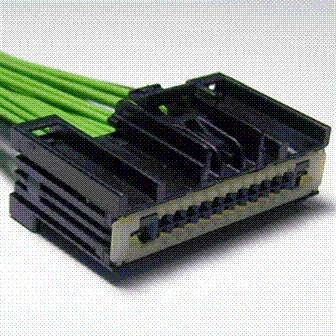

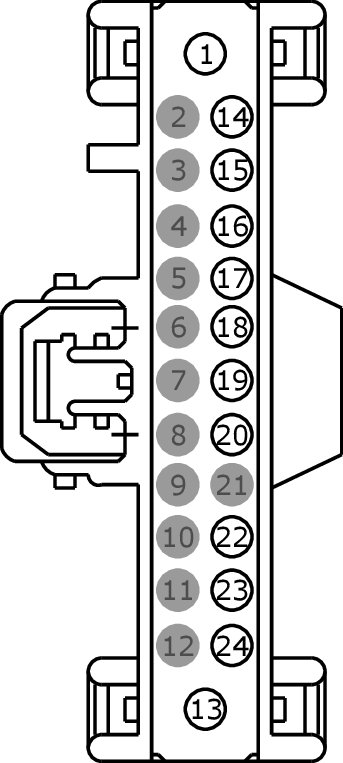

Connector End View (C2431) - GATEWAY MODULE
Connector: C2431
Description
GATEWAY MODULE
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
GD215 (BK-GY) |
22 |
GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
without crew chief |
|
1 |
GND (BK-GY) |
20 |
GROUND |
crew chief |
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
SBP15 (WH-RD) |
22 |
FUSE - 15 OR CIRCUIT BREAKER |
without crew chief |
|
13 |
VB1 (WH-RD) |
20 |
FUSE - 15 OR CIRCUIT BREAKER |
crew chief |
|
14 |
SIGGND (BK-VT) |
20 |
GROUND |
crew chief |
|
14 |
GD216 (BK-VT) |
22 |
GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT |
without crew chief |
|
15 |
VDB30 (WH-GN) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW |
without crew chief |
|
15 |
HS3CANM (WH-GN) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 LOW |
crew chief |
|
16 |
HS3CANP (GN-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 HIGH |
crew chief |
|
16 |
VDB29 (GN-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH |
without crew chief |
|
17 |
VDB26 (GY-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
without crew chief |
|
17 |
HS2CANM (GY-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 LOW |
crew chief |
|
18 |
HS2CANP (GN-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 HIGH |
crew chief |
|
18 |
VDB25 (GN-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
without crew chief |
|
19 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
without crew chief |
|
19 |
HS1CANM (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 1 LOW |
crew chief |
|
20 |
HS1CANP (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 1 HIGH |
crew chief |
|
20 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
without crew chief |
|
21 |
* |
* |
Not Used |
|
|
22 |
VDB07 (VT-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
without crew chief |
|
22 |
MS1CANM (VT-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED 1 LOW |
crew chief |
|
23 |
MS1CANP (GY-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED 1 HIGH |
crew chief |
|
23 |
VDB06 (GY-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
without crew chief |
|
24 |
SBP12 (GN-RD) |
22 |
FUSE - 12 OR CIRCUIT BREAKER |
without crew chief |
|
24 |
VQMVB (GN-RD) |
20 |
FUSE - 12 OR CIRCUIT BREAKER |
crew chief |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
