Connector End View (C2371B) - TRANSFER CASE CONTROL MODULE (TCCM)
Connector: C2371B
Description
TRANSFER CASE CONTROL MODULE (TCCM)
Color
BK
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
GD132 (BK-VT) |
16 |
GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
GD132 (BK-VT) |
22 |
GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT |
|
|
4 |
CCF07 (BN-GN) |
16 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CCW (4WDM) |
|
|
5 |
CCF08 (GY-OG) |
16 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CW (4WDM) |
|
|
6 |
SBB15 (WH-RD) |
16 |
FUSE - 15 OR CIRCUIT BREAKER |
|
|
7 |
SBB40 (VT-RD) |
18 |
FUSE - 40 OR CIRCUIT BREAKER |
2 wheel drive |
|
7 |
SBB72 (VT-RD) |
16 |
FUSE - 72 OR CIRCUIT BREAKER |
4 wheel drive |
|
8 |
* |
* |
Not Used |
|
|
9 |
CCF31 (BN-VT) |
18 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE REAR AXLE E-LOCK |
|
|
10 |
CCF03 (GY-BN) |
20 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) |
|

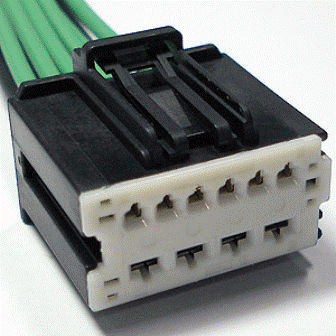

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1042 |
Service Part Number: AU2Z-14S411-CA Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Module - Transfer Case Shift Control |
