Connector End View (C2371A) - TRANSFER CASE CONTROL MODULE (TCCM)
Connector: C2371A
Description
TRANSFER CASE CONTROL MODULE (TCCM)
Color
BN
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CCF14 (GN-OG) |
22 |
SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 1 (4WDP) |
|
|
2 |
CCF15 (BN-YE) |
22 |
SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 2 (4WDP) |
|
|
3 |
CCF16 (VT-GN) |
22 |
SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 3 (4WDP) |
|
|
4 |
CCF17 (WH-OG) |
22 |
SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 4 (4WDP) |
|
|
5 |
RCF09 (BN-WH) |
22 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR POSITION RETURN (4WDPRTN) |
|
|
6 |
CCF05 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTEGRATED WHEEL ENDS (4WDIWE) |
|
|
7 |
CBBB0 (YE-BU) |
22 |
FUSE - 110 OR CIRCUIT BREAKER |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
VDB26 (GY-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
|
|
10 |
VDB25 (GN-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
RCF13 (WH-BN) |
22 |
SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) -+ |
|
|
15 |
CCF32 (WH-GN) |
22 |
SWITCH - LOCKER MODE |
|
|
16 |
CCF13 (WH-BU) |
22 |
SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) + |
|
|
17 |
* |
* |
Not Used |
|
|
18 |
* |
* |
Not Used |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
* |
* |
Not Used |
|

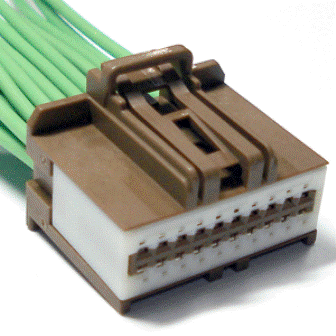

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1040 |
Service Part Number: 9U2Z-14S411-AHA Gauge: 18 Pin material: Silver Cavities: 20 Vehicle Uses Module - Transfer Case Shift Control |
