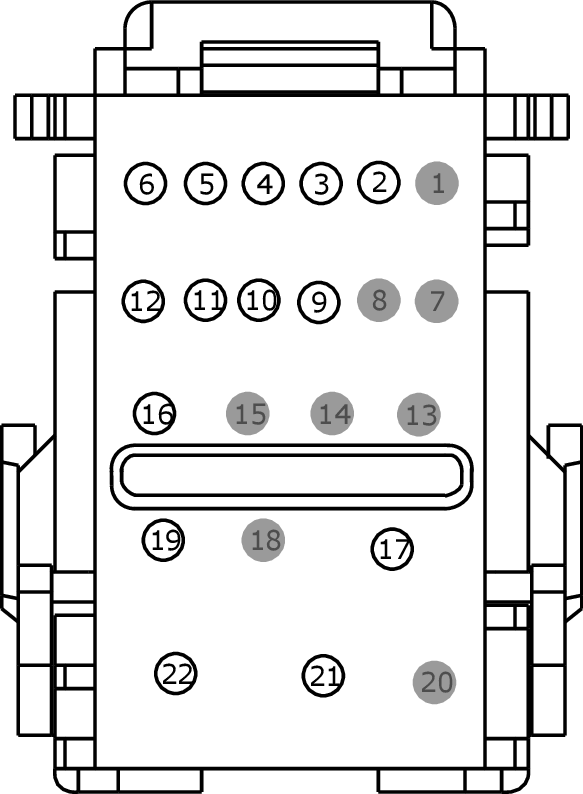

Connector End View (C2280G) - BODY CONTROL MODULE (BCM)
Connector: C2280G
Description
BODY CONTROL MODULE (BCM)
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
CLF05 (BU-GN) |
20 |
CTRL MOD. - BEAM LOW RIGHT |
halogen |
|
2 |
CLF05 (BU-GN) |
22 |
CTRL MOD. - BEAM LOW RIGHT |
LED |
|
3 |
CLS05 (BU-GY) |
22 |
CTRL MOD. - PARK |
|
|
4 |
CLF04 (BN-BU) |
20 |
CTRL MOD. - BEAM LOW LEFT |
halogen |
|
4 |
CLF04 (BN-BU) |
22 |
CTRL MOD. - BEAM LOW LEFT |
LED |
|
5 |
CLF34 (YE-OG) |
22 |
CTRL MOD. - FOG LAMPS FRONT RIGHT OR COMMON |
|
|
6 |
CLF03 (VT-OG) |
22 |
CTRL MOD. - BEAM HIGH RIGHT |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
VDB05 (WH) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
|
10 |
VDB04 (WH-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
|
11 |
CLF02 (GY-BN) |
22 |
CTRL MOD. - BEAM HIGH LEFT |
|
|
12 |
CLF29 (BN) |
22 |
CTRL MOD. - FOG LAMPS FRONT (LEFT) |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
* |
* |
Not Used |
|
|
16 |
CLN09 (YE-GN) |
22 |
RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |
|
|
17 |
SB101 (RD) |
16 |
FUSE - 1 OR CIRCUIT BREAKER |
start-stop |
|
17 |
SBB54 (BN-RD) |
14 |
FUSE - 54 OR CIRCUIT BREAKER |
without start-stop |
|
18 |
* |
* |
Not Used |
|
|
19 |
CLN72 (GY) |
22 |
CTRL MOD. - ENGINE COMPARTMENT LAMP |
|
|
20 |
* |
* |
Not Used |
|
|
21 |
SBB55 (WH-RD) |
12 |
FUSE - 55 OR CIRCUIT BREAKER |
|
|
22 |
SBB12 (GN-RD) |
12 |
FUSE - 12 OR CIRCUIT BREAKER |
