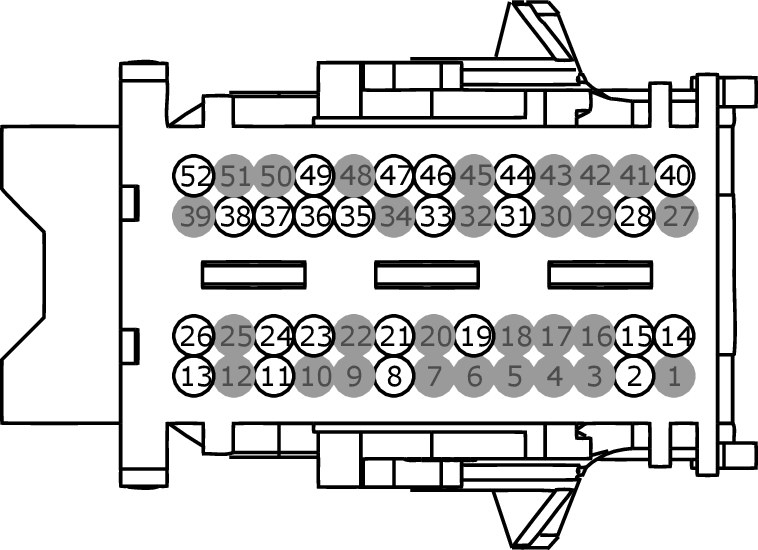

Connector End View (C2280E) - BODY CONTROL MODULE (BCM)
Connector: C2280E
Description
BODY CONTROL MODULE (BCM)
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
CPK30 (VT) |
26 |
SWITCH - KEYLESS KEYPAD LINE B |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
CLN13 (WH-BU) |
22 |
SWITCH - TRUNK/CARGO LAMP |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
* |
* |
Not Used |
|
|
11 |
CLF76 (GY) |
26 |
CTRL MOD. - SPOTLIGHT ENABLE |
|
|
12 |
* |
* |
Not Used |
|
|
13 |
CLS52 (BN) |
22 |
CTRL MOD. - STOP/TURN RIGHT MIDDLE |
|
|
13 |
CLS52 (BN) |
22 |
CTRL MOD. - STOP/TURN RIGHT MIDDLE |
|
|
14 |
CPL60 (BN-YE) |
22 |
SWITCH - LIFTGATE GLASS RELEASE |
|
|
15 |
CPK31 (GN) |
26 |
SWITCH - KEYLESS KEYPAD LINE C |
|
|
16 |
* |
* |
Not Used |
|
|
17 |
* |
* |
Not Used |
|
|
18 |
* |
* |
Not Used |
|
|
19 |
CPL39 (YE) |
26 |
SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR) |
|
|
19 |
CPL39 (YE) |
26 |
SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR) |
|
|
20 |
* |
* |
Not Used |
|
|
21 |
CPL31 (WH) |
26 |
SWITCH - LATCH PASSENGER # AJAR |
|
|
22 |
* |
* |
Not Used |
|
|
23 |
CLS19 (VT-OG) |
22 |
CTRL MOD. - STOP/TURN RIGHT (INBOARD) |
|
|
24 |
CLS18 (GY-BN) |
22 |
CTRL MOD. - STOP/TURN LEFT (INBOARD) |
|
|
25 |
* |
* |
Not Used |
|
|
26 |
CLS23 (GY-OG) |
22 |
CTRL MOD. - TURN LAMP LEFT REAR |
|
|
27 |
* |
* |
Not Used |
|
|
28 |
CPK29 (GY) |
26 |
SWITCH - KEYLESS KEYPAD LINE A |
|
|
29 |
* |
* |
Not Used |
|
|
30 |
* |
* |
Not Used |
|
|
31 |
CLS55 (GN-BU) |
22 |
LAMP - TURN REAR LEFT # SIGNAL OUT |
|
|
32 |
* |
* |
Not Used |
|
|
33 |
CPL26 (BN) |
26 |
SWITCH - LATCH DRIVER # AJAR |
|
|
34 |
* |
* |
Not Used |
|
|
35 |
CPK28 (WH) |
26 |
CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION |
|
|
36 |
VDN03 (GY) |
26 |
CTRL MOD. - LIN BUS # BCM 3 |
|
|
37 |
VMP24 (WH) |
22 |
CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS |
|
|
37 |
VMP24 (WH) |
26 |
CTRL MOD. - REAR PARK ASSIST CAMERA LIN BUS |
|
|
38 |
VDN13 (BN) |
22 |
CTRL MOD. - LIN BUS # BCM 5 |
|
|
39 |
* |
* |
Not Used |
|
|
40 |
CAT13 (GN) |
26 |
CTRL MOD. - TRAILER TOW # TRAILER CONNECT SIGNAL |
|
|
41 |
* |
* |
Not Used |
|
|
42 |
* |
* |
Not Used |
|
|
43 |
* |
* |
Not Used |
|
|
44 |
CLS54 (BU-OG) |
22 |
LAMP - TURN REAR RIGHT # SIGNAL OUT |
|
|
45 |
* |
* |
Not Used |
|
|
46 |
CPL36 (GN) |
26 |
SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) |
|
|
47 |
CMC25 (WH-VT) |
20 |
SWITCH - PARKING BRAKE |
|
|
48 |
* |
* |
Not Used |
|
|
49 |
CR167 (YE-VT) |
22 |
CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) |
|
|
50 |
* |
* |
Not Used |
|
|
51 |
* |
* |
Not Used |
|
|
52 |
CLS27 (GN-OG) |
22 |
CTRL MOD. - TURN LAMP RIGHT REAR |
