Connector End View (C2142) - TRAILER BRAKE CONTROL (TBC) MODULE
Connector: C2142
Description
TRAILER BRAKE CONTROL (TBC) MODULE
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
GD214 (BK-BU) |
18 |
GROUND - INSTRUMENT PANEL STRUCTURE |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
SBB49 (RD) |
12 |
FUSE - 49 OR CIRCUIT BREAKER |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
VDB25 (GN-OG) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH |
|
|
11 |
VDB26 (GY-BU) |
22 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW |
|
|
12 |
CBP04 (VT) |
22 |
FUSE - 4 OR CIRCUIT BREAKER |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
CAT19 (BU) |
12 |
CTRL MOD. - TRAILER TOW # BRAKES (COLOR TO SAE 1239) |
|

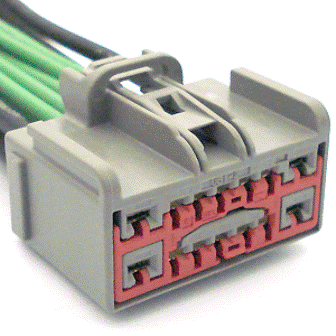

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-955 |
Service Part Number: 3U2Z-14S411-BJAC Gauge: 12 14 16 Pin material: Tin & Silver Cavities: 14 Vehicle Uses Connector - Inline |
