Connector End View (C2008) - BRAKE SHIFT INTERLOCK
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C2008
Description
BRAKE SHIFT INTERLOCK
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
GD214 (BK-BU) |
22 |
GROUND - INSTRUMENT PANEL STRUCTURE |
|
|
2 |
CET52 (GN) |
22 |
SWITCH - TRANSMISSION PARK DETECT |
|
|
3 |
CDC41 (WH-BN) |
22 |
SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) |
|
|
4 |
CET53 (BU-OG) |
22 |
CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK |
|

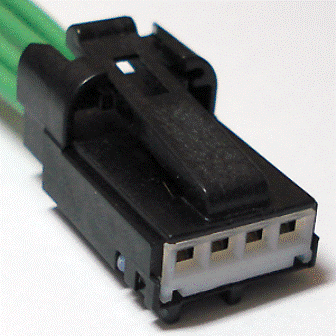

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-982 |
Service Part Number: 6U2Z-14S411-JB Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Module - Auto Lamps Module - Front Interface Sensor - EATC In Car Temperature Sensor - Sunload Solenoid - Brake Shift Park Interlock Switch - Door Lock (LH) Switch - Door Lock (RH) |
