Connector End View (C1702) - TEMPERATURE CONTROL VALVE, TRANSMISSION FLUID WARMER
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1702
Description
TEMPERATURE CONTROL VALVE, TRANSMISSION FLUID WARMER
Color
BK
Harness
14B060
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBK03 (GY) |
20 |
FUSE - 3 OR CIRCUIT BREAKER (VPWR 3) |
|
|
2 |
CET45 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 4 (SS4) |
|
Available Pigtail Kits |
|
|

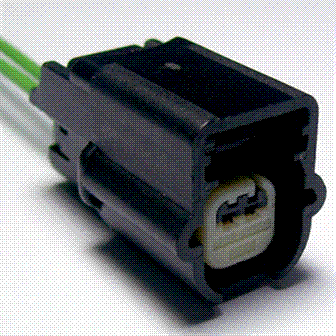

Pigtail Kit Part Number WPT-1314 |
Service Part Number: 8U2Z-14S411-AAC Gauge: 20 Pin material: Silver Cavities: 2 Vehicle Uses Sensor - Crash (Engine Compartment) Sensor - Seat Track Position Sensor - Side Impact Solenoid - Down Shift Solenoid - Torque Control Coupling Valve - Heated PCV Valve - Heater Core Shut Off Valve - Transmission Fluid Warmer |
